一、概述

1、报警系统

智能安防报警系统是同家庭的各种传感器、功能键、探测器及执行器共同构成家庭的安防体系，是家庭安防体系的"大脑"。报警功能包括防火、防盗、煤气泄露报警及紧急求助等功能，报警系统采用先进智能型控制网络技术、由微机管理控制，实现对匪情、盗窃、火灾、煤气、紧急求助等意外事故的自动报警。

2、分类：

1．门磁感应器：主要装在门及门框上，当有盗贼非法闯入时，家庭主机报警，管理主机会显示报警地点和性质。

2．红外感应器：主要装在窗户和阳台附近，红外探测非法闯入者。另外，较新的窗台布防采用"幕帘式红外探头"，通过隐蔽的一层电子束来保护窗户和阳台。

3．玻璃破碎探测器：装在面对玻璃位置，通过检测玻璃破碎的高频声而报警。

4．吸顶式热感探测器：安装在客厅，通过检测人体温度来报警。

5．煤气泄漏探测器：安装在厨房或洗浴间，当煤气泄漏到一定浓度时而报警。

6．烟感探测器：一般安装在客厅或卧室，检测家居环境烟气浓度到一定程度时而报警。

7．紧急求助按钮：一般装设在较隐蔽地方，家中发生紧急情况（如打劫、突发疾病），直接向保安中心求助。

8.手机接收警情信息后登陆远程视频查看现场实时视频。也可电脑远程登陆监控中心查看历史监控记录。

2、门禁系统

门禁系统是在智能建筑领域，意为Access Control System，简称ACS。指“门”的禁止权限，是对“门"的戒备防范。出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。

组成部分：

身份识别：身份识别单元部分是门禁系统的重要组成部分，起到对通行人员的身份进行识别和确认的作用，实现身份识别的方式和种类很多，主要有卡证类身份识别方式、密码类识别方式、生物识别类身份识别方式以及复合类身份识别方式。

1、目标识别。

2、生物特征识别。

3、指纹、掌型、眼底纹、虹膜、指静脉、面部、语音、签字、步态等。

4、人员编码识别。

5、普通键盘、乱序键盘、条码卡、磁卡、IC卡、感应卡。

6、物品特征识别。

7、金属物、磁性物、爆炸物、放射物、特殊化学物。

8、物品编码识别。

9、条码、ESA标签、二维码等。

传感与报警：传感与报警单元部分包括各种传感器、探测器和按钮等设备，应具有一定的防机械性创伤措施。门禁系统中最常用的就是门磁和出门按钮，这些设备全部都是采用开关量的方式输出信号，设计良好的门禁系统可以将门磁报警信号与出门按钮信号进行加密或转换，如转换成TTL电平信号或数字量信号。同时，门禁系统还可以监测出以下报警状态：报警、短路、安全、开路、请求退出、噪声、干扰、屏蔽、设备断路、防拆等状态，可防止人为对开关量报警信号的屏蔽和破坏，以提高门禁系统的安全性。另外门禁系统还应该对报警线路具有实时的检测能力（无论系统在撤、布防的状态下）。

处理与控制：处理与控制设备部分通常是指门禁系统的控制器，门禁控制器是门禁系统的中枢，就像人体的大脑一样，里面存储了大量相关人员的卡号、密码等信息，这些资料的重要程度是显而易见的。另外，门禁控制器还负担着运行和处理的任务，对各种各样的出入请求做出判断和响应，其中有运算单元、存储单元、输入单元、输出单元、通讯单元等组成。它是门禁系统的核心部分，也是门禁系统最重要的部分。

电锁与执行：电锁与执行单元部分包括各种电子锁具、挡车器等控制设备，这些设备应具有动作灵敏、执行可靠、良好的防潮、防腐性能，并具有足够的机械强度和防破坏的能力。电子锁具的型号和种类非常之多，按工作原理的差异，具体可以分为电插锁、磁力锁、阴极锁、阳极锁和剪力锁等等，可以满足各种木门、玻璃门、金属门的安装需要。每种电子锁具都有自己的特点，在安全性、方便性和可靠性上也各有差异，需要根据具体的实际情况来选择合适的电子锁具。

出入口控制执行机构执行从出入口管理子系统发来的控制命令，在出入口作出相应的动作，实现出入口控制系统的拒绝与放行操作。常见的如：电控锁、挡车器、报警指示装置等被控设备，以及电动门等控制对象。

线路及通讯：门禁控制器应该可以支持多种联网的通讯方式，如RS232、485或TCP/IP等，在不同的情况下使用各种联网的方式，以实现全国甚至于全球范围内的系统联网。为了门禁系统整体安全性的考虑，通讯必须能够以加密的方式传输，加密位数一般不少于64位。

管理与设置：管理与设置单元部分主要指门禁系统的管理软件，管理软件可以运行在Windows2000、2003和XP等环境中，支持服务器/客户端的工作模式，并且可以对不同的用户进行可操作功能的授权和管理。管理软件应该使用Microsoft公司的SQL等大型数据库，具有良好的可开发性和集成能力。管理软件应该具有设备管理、人事信息管理、证章打印、用户授权、操作员权限管理、报警信息管理、事件浏览、电子地图等功能。

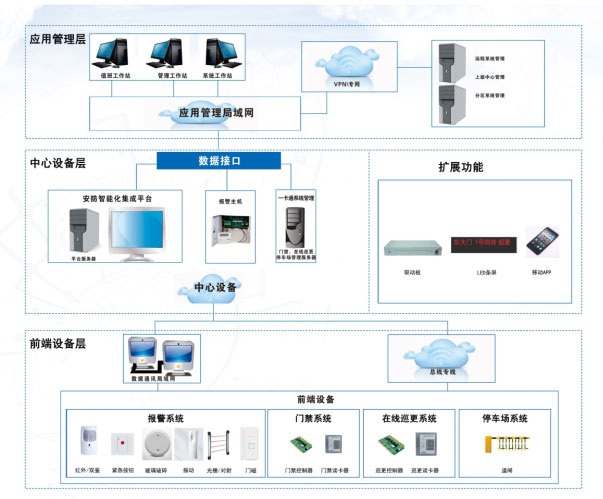

3、分布图

二、功能描述

1、报警系统

1.1报警用户

管理报警系统的用户。

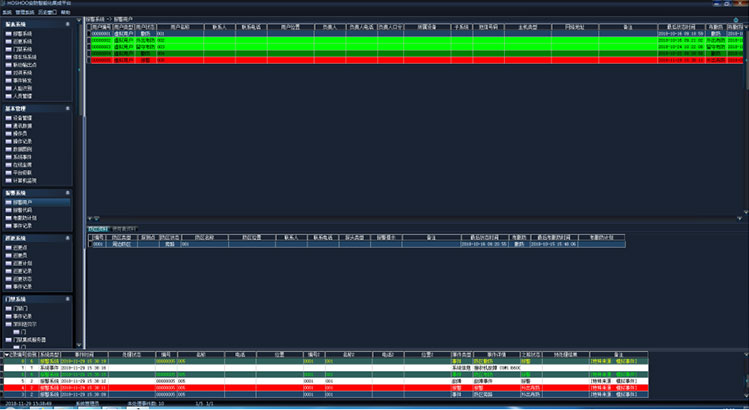

在平台软件中操作面板里的报警系统面板组上，点击【报警用户】，功能区将显示报警用户数据网格，如下图：

分上下两部分，上面为用户列表，下面为当前选中用户的防区列表和使用者列表。

用户资料

用户列表右键菜单，可选择进行增加、修改、删除、排序等操作。

增加报警用户

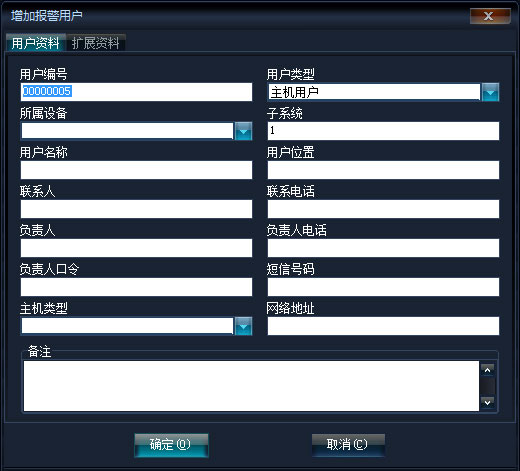

右键菜单，点击【增加】，将弹出增加报警用户框，如下图：

用户资料

用户编号不允许重复，用户名称不允许为空，这些是报警用户必须的信息。

用户类型：主机用户：对应的报警主机；虚拟用户：对应平台虚拟出来的用户，收平台进行用户控制。如果选择为主机用户，则必须选择其对应的设备及子系统号。

负责人口令：用来验证负责人身份是否合法。

网络地址：对应网络主机或者网络模块的地址，有事件上来时，平台通过这个地址来对应到报警用户。

可录入报警用户的联系信息和主机类型及用户备注。

扩展资料

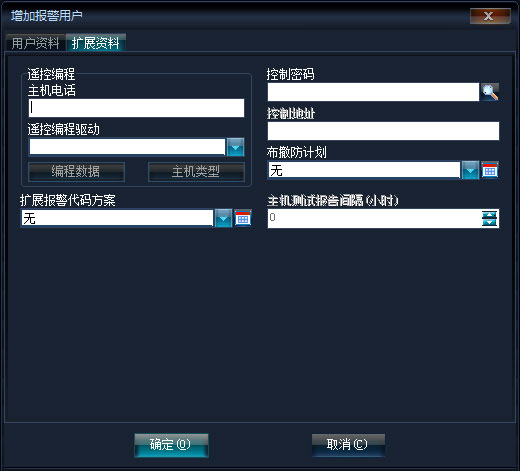

对于主机用户，有扩展资料设置。如下图：

控制密码：控制主机的密码，布防、撤防等控制操作的密码。

控制地址：控制主机的地址，在一些特殊的设备时需要，一般为IP地址。

布撤防计划：指定用户的布撤防计划。

扩展报警代码方案：指定用户使用的扩展报警代码方案，比如使接收机支持4+2等扩展代码。

主机测试报告间隔(小时)：指定主机定期测试报告的间隔，针对接收机电话线报告增加定期测试检测机制。为0，则不检测。

当修改报警用户时，还会有防区资料和使用者资料录入。

防区资料

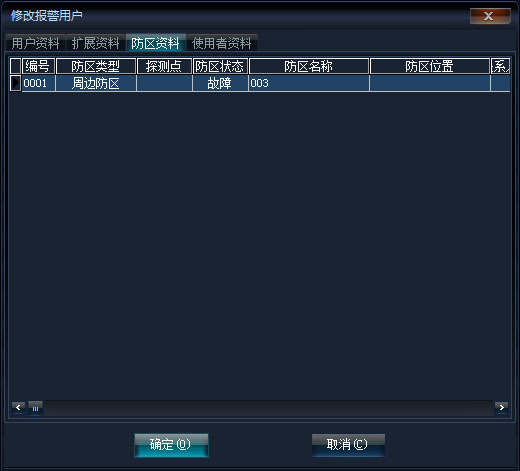

修改报警用户时，显示防区资料选项页。如下图：

右键菜单，可选择进行增加、修改、删除等操作。

使用者资料

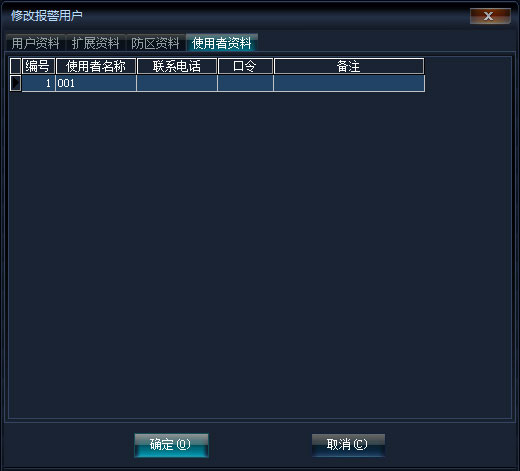

修改报警用户时，显示使用者资料选项页。如下图：

管理报警主机的使用者。右键菜单，可选择进行增加、修改、删除等操作。

用户控制

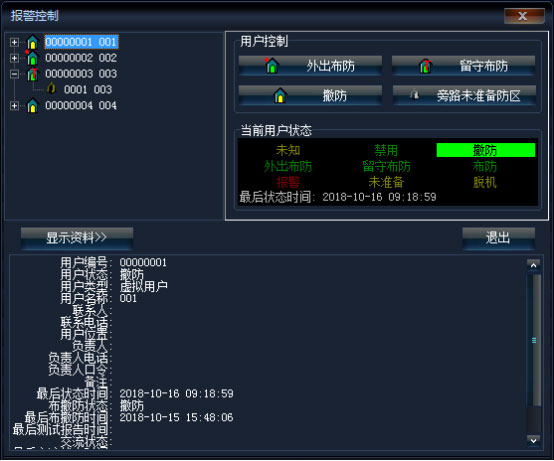

右键菜单，点击【控制】，将弹出增加报警控制框。

上部的左边区域，显示报警用户树，展开某一用户，为该用户的防区；右边为控制区域，上面为控制功能区，下面为状态区。

下部为详细资料显示区，用户树中，选择用户，显示该用户的详细资料；选择防区，显示该防区的详细资料。

在用户树中，选中用户后，控制区域显示用户控制。如下图：

点击相应的控制按钮，即可进行对应的控制操作。

在用户树中，选中用户下的防区后，控制区域显示防区控制。如下图：

点击相应的控制按钮，即可进行对应的控制操作。

用户列表右键菜单，点击【撤防】、【外出布防】、【留守布防】，也可快捷的进行用户控制。

修改用户编号

右键菜单，点击【修改用户编号】，将弹出修改用户编号框，如下图：

输入新的用户编号，点击【确定】铵钮，将开始修改用户编号，同步将该用户的防区资料、使用者资料、编程数据、数据板点、电子地图点、联动设置也进行更新。

主机单元设置

在左边显示的是主机单元编程项，右边是编程项设置区。

点击编程项，可在右边查看其相应设置。

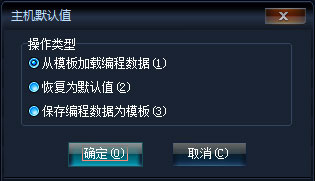

处理默认值：点击【处理默认值】铵钮，将弹出主机默认值操作选项框，如下图：

从模板加载编程数据：将加载保存在平台的该主机对应主机类型的编程数据为当前主机编程数据。

恢复为默认值：将恢复当前主机编程数据为主机默认编程数据。

保存编程数据为模板：将该主机的编程数据保存为该主机对应主机类型的编程数据模板。

保存：点击【保存】铵钮，将该主机的当前编程数据保存到平台数据库。

取消修改：取消对该主机的编程数据修改，恢复编程数据为平台数据库保存的编程数据。

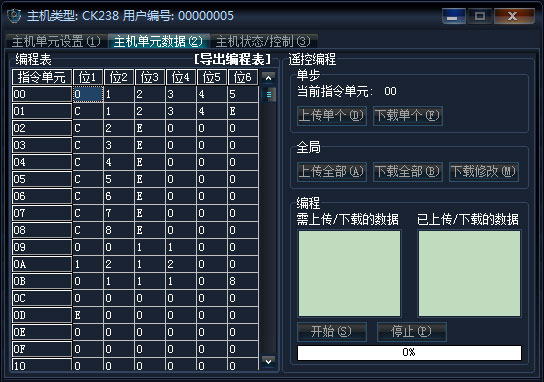

主机单元数据

在左边显示的是主机编程数据表，右边是遥控编程操作区。

编程表：以表格的方式显示编程数据，可在其中直接修改编程项数据。点击【导出编程表】，可将编程表导出到文本文件中。蓝色显示的值，表示当前值与平台保存的值不同，即被修改了。

IPM管理

当通讯方式为网络模块且为Honeywell IPM的时候，有IPM管理选项页。可远程设置IPM模块。

防区资料

防区列表右键菜单，可选择进行增加、修改、删除等操作。

增加报警防区

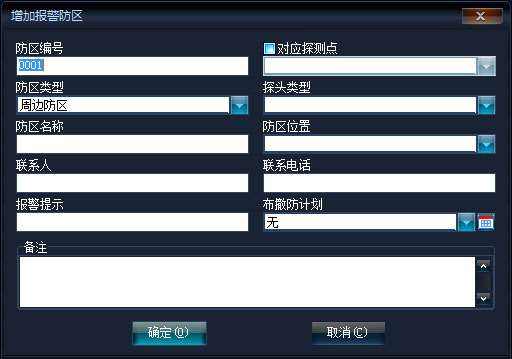

右键菜单，点击【增加】，将弹出增加报警防区框，如下图：

防区编号：输入四位的防区编号。

对应探测点：选择对应主机的探测点，该探测点的事件，将关联到该防区。

防区类型：选择实际防区对应的防区类型。这里的防区类型将影响事件的接收，如出入防区，当用户撤防时被触发了，将不产生报警。

布撤防计划：指定防区的布撤防计划。

可录入报警防区的联系信息和探头类型及防区备注。

防区列表右键菜单，可选择进行防区控制操作及快捷进行防区旁路或解除旁路。

使用者资料

使用者列表右键菜单，可选择进行增加、修改、删除等操作。

增加报警使用者

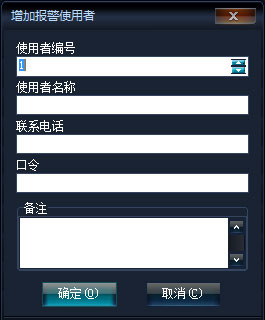

右键菜单，点击【增加】，将弹出增加报警使用者框，如下图

可录入报警使用者的联系信息及使用者备注。

口令：用来验证使用者的身份。

1.2 报警代码

管理报警系统的主机报警代码。

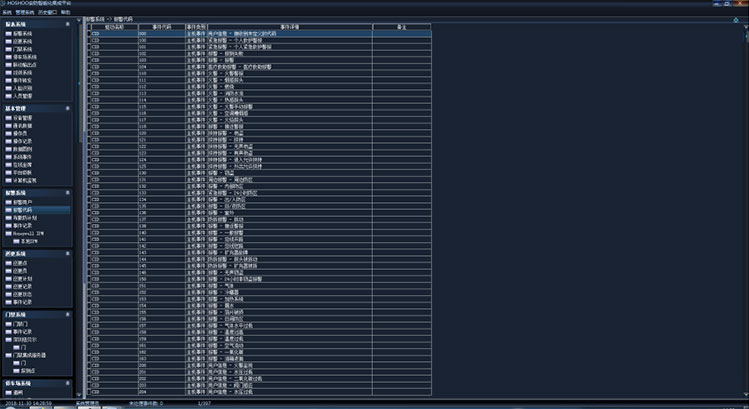

在平台软件中操作面板里的报警系统面板组上，点击【报警代码】，功能区将显示报警代码数据网格，如下图：

右键菜单，可选择进行增加、修改、删除等操作。

修改报警代码：右键菜单，点击【修改】，将弹出修改报警代码框，如下图：

进行相应的设置，一般为修改事件详情，以满足使用习惯。

报警代码网格右键菜单，可选择恢复默认代码里选择的驱动设备的默认代码。

报警代码网格右键菜单，点击扩展报警代码方案，可管理扩展报警代码方案。

1.3 布撤防计划

管理报警系统的布撤防计划。

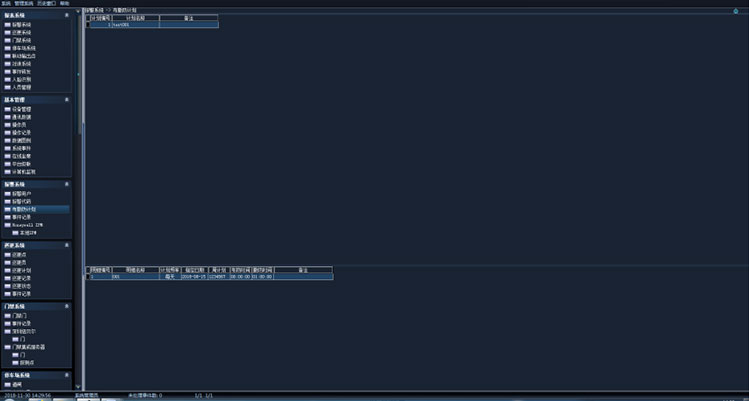

在平台软件中操作面板里的报警系统面板组上，点击【布撤防计划】，功能区将显示布撤防计划数据网格，如下图：

分上下两部分，上面为计划列表，下面为当前选中计划的计划明细列表。

右键菜单，可选择进行增加、修改、删除等操作。

布撤防计划

计划列表右键菜单，可选择进行增加、修改、删除等操作。

增加布撤防计划

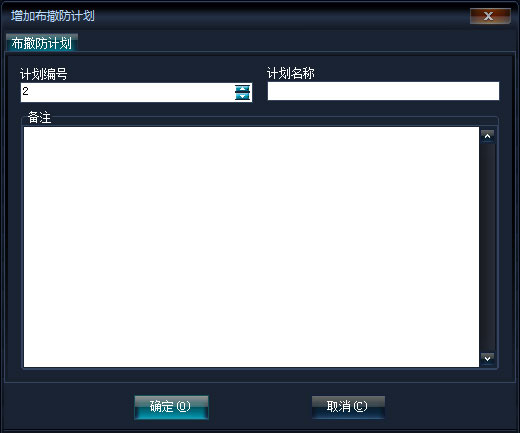

右键菜单，点击【增加】，将弹出增加布撤防计划框，如下图：

布撤防计划

计划编号不允许重复，计划名称不允许为空，这些是布撤防计划必须的信息。

可录入布撤防计划备注。

布撤防计划明细

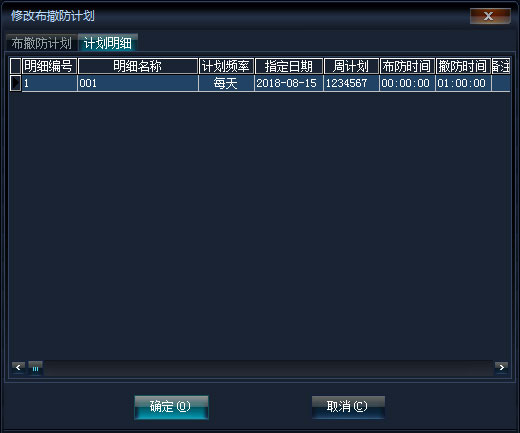

修改布撤防计划时，显示布撤防计划明细选项页。如下图：

右键菜单，可选择进行增加、修改、删除等操作。

布撤防计划明细

布撤防计划明细列表右键菜单，可选择进行增加、修改、删除等操作。

增加布撤防计划明细

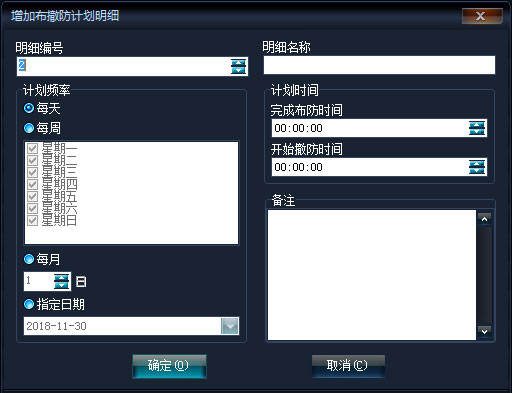

右键菜单，点击【增加】，将弹出增加布撤防计划明细框，如下图：

明细编号：当前明细在该布撤防计划的编号。

明细名称：该明细的名称，不允许为空。

计划频率：指定该明细的周期，每天：每天的计划；每周：则为每周选择的天的计划；每月：则为每月的该天的计划；指定日期：则只为该日期的计划。优先顺序为指定日期、每月、每周、每天。

可录入布撤防计划明细备注。

1.4 事件记录

查看平台记录的报警事件记录。

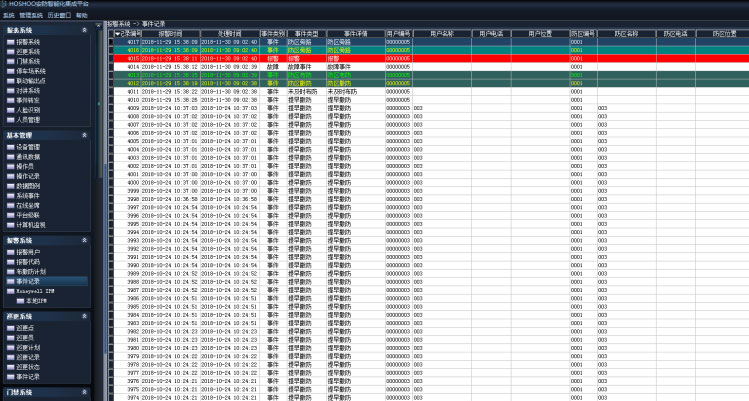

在平台软件中操作面板里的报警系统面板组上，点击【事件记录】，功能区将显示报警事件记录数据网格，如下图：

右键菜单，可选择进行删除、清除等操作。

排序：可进行某些字段的排序，在这些字段标题上点击，也可进行排序。

自动跳到最新记录：如果选择了，当有新记录时，将自动跳到最新的记录。

右边面板有丰富的查询功能（从内部数据数据库查看所有时，将会自动刷新；查询时不自动刷新）。

双击或者按回车键，将弹出详细资料窗，以列表的方式查看记录。

1.5 驱动设备

报警系统的驱动设备配置。当安装的报警设备有设备配置功能，将在报警系统面板上显示该驱动的配置功能项，点击功能项，将显示相应的配置功能。以下以Honeywell IPM为例进行说明。

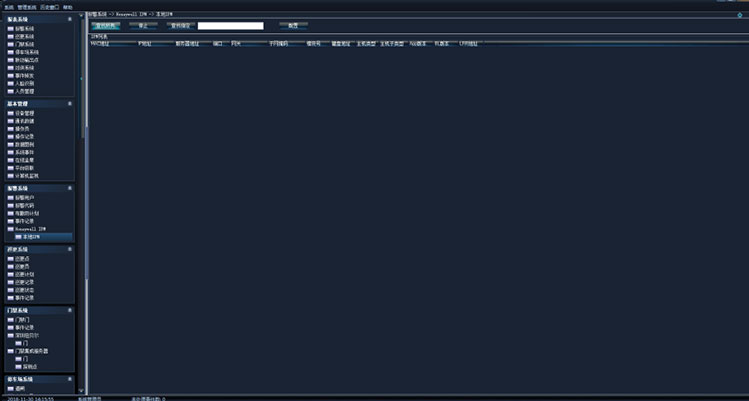

在平台软件中操作面板里的报警系统面板组上，点击【Honeywell IPM】下【本地IPM】，功能区将显示本地IPM管理框，如下图：

可在其中进行本地IPM的相应管理。

1.6 与定时器配合（做定时布撤防）

报警系统可以和定时器相互组合进行联动，通过控制时间对报警系统进行定时的不防和撤防；减少操作员的工作量。

定时器

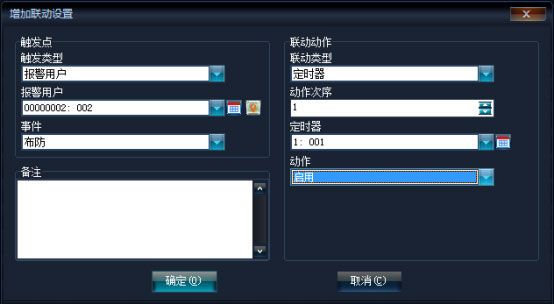

与定时器关联

1.7 组合显示屏

实现信息显示到显示屏上。LED显示屏类的设备，安装好设备后，如果在设备右键菜单有设备工作配置菜单项，可点击进入设备工作配置。以下以深圳励研显示屏为例说明。

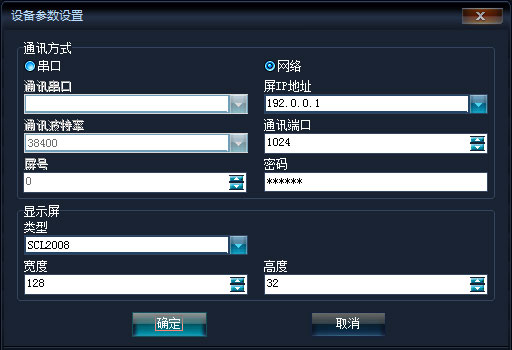

设备参数设置：

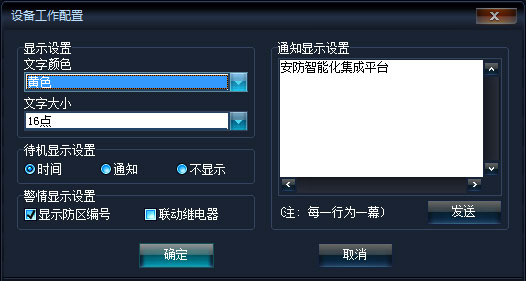

设备工作配置：

设置显示屏的显示参数：颜色、文字大小；待机显示方式、警情显示设置和通知显示设置。

1.8 APP

系统支持手机端，只需要在设备管理中添加（手机端有一个操作手册根据上面进行操作即可）：

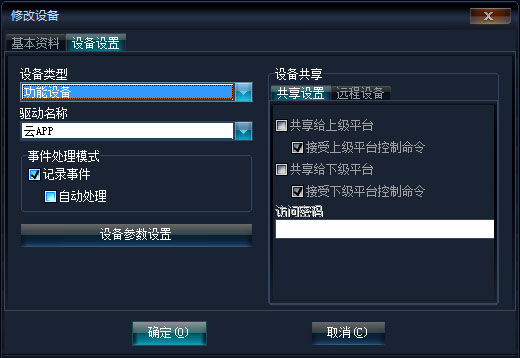

设备设置

参数设置

1.9 数据板

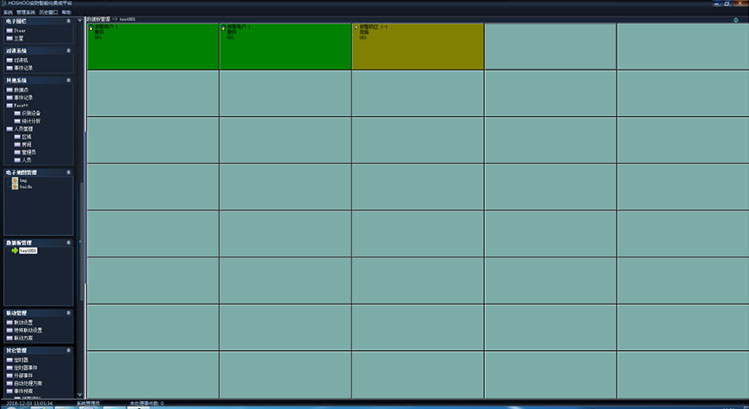

通过数据板可以更加清晰的查看到设备的各个状态。

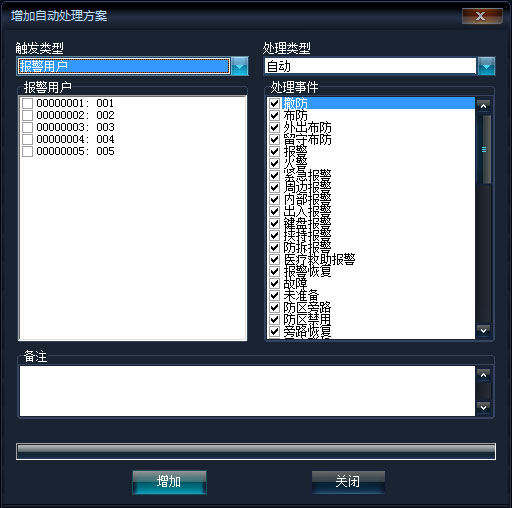

1.10自动处理方案

使用自动处理方案可以减少操作员的工作量。

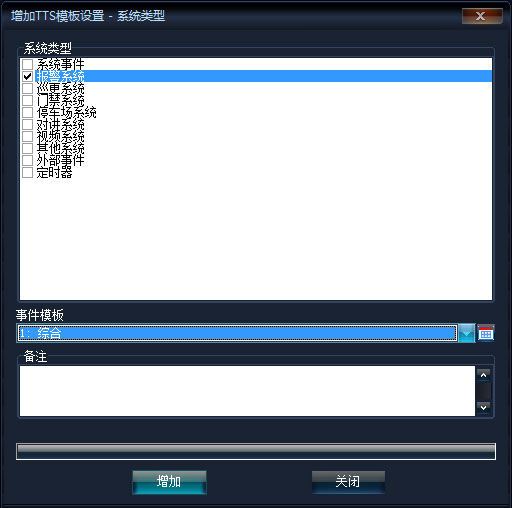

1.11TTS模板

与TTS模版相关联，使报警系统拥有语音提示功能。

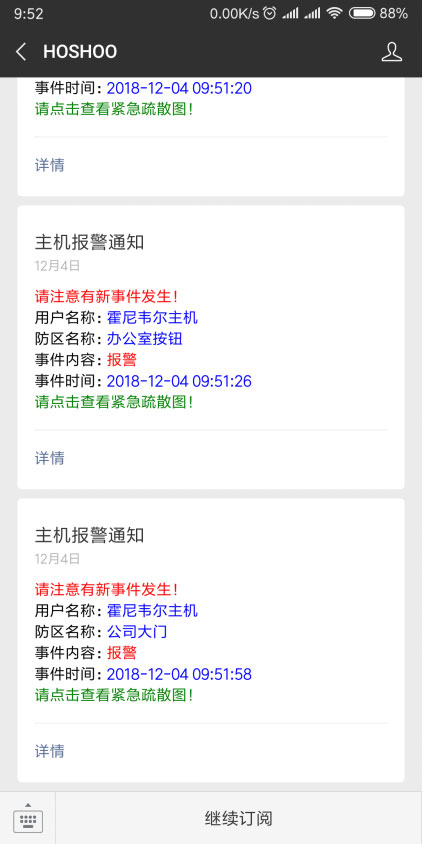

1.12短信/微信和邮件推送

通过添加设备让软件和微信/短信平台向配合，从而减少不必要的麻烦。

2、门禁系统

2.1门禁门

查看门禁系统的门禁门。

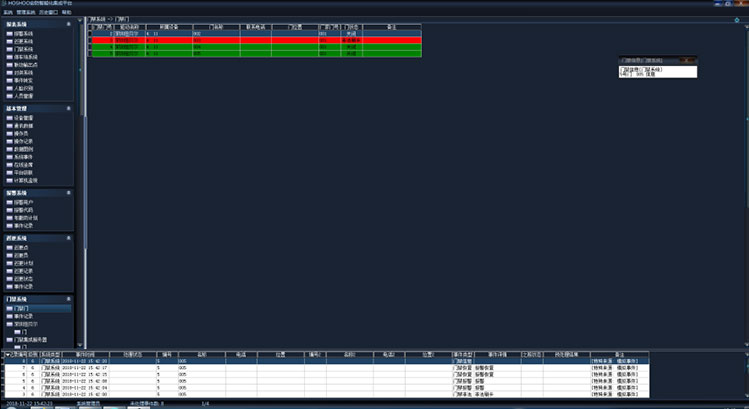

在平台软件中操作面板里的门禁系统面板组上，点击【门禁门】，功能区将显示门禁门数据网格，如下图：

可查看门禁驱动增加进来的门，可看到门的状态等资料。

右键菜单，可对门进行打开、关闭等操作。

2.2 事件记录

查看平台记录的门禁事件记录。

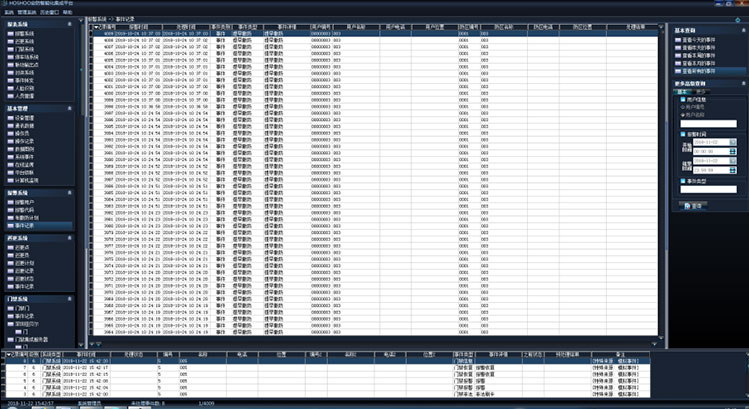

在平台软件中操作面板里的门禁系统面板组上，点击【事件记录】，功能区将显示门禁事件记录数据网格，如下图：

右键菜单，可选择进行删除、清除等操作。

排序：可进行某些字段的排序，在这些字段标题上点击，也可进行排序。

自动跳到最新记录：如果选择了，当有新记录时，将自动跳到最新的记录。

右边面板有丰富的查询功能（从内部数据数据库查看所有时，将会自动刷新；查询时不自动刷新）。

双击或者按回车键，将弹出详细资料窗，以列表的方式查看记录。

2.3 驱动设备

门禁系统的驱动设备配置。当安装的门禁设备有设备配置功能，将在门禁系统面板上显示该驱动的配置功能项，点击功能项，将显示相应的配置功能。以下以Tyco CEM为例进行说明。

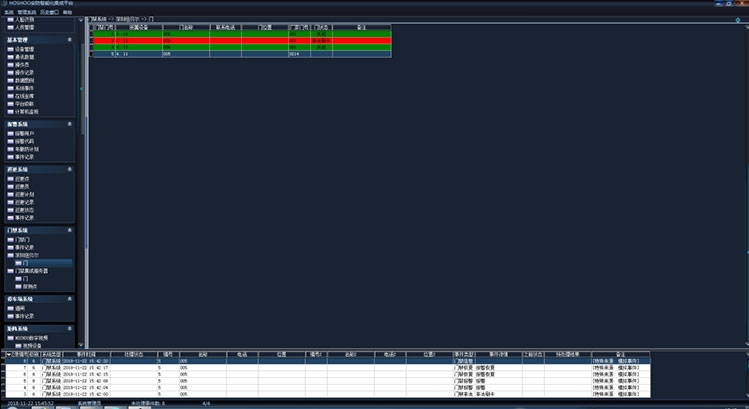

在平台软件中操作面板里的门禁系统面板组上，点击【Tyco CEM】下【门】，功能区将显示门数据网格，如下图：

右键菜单，可选择进行增加、修改、删除等操作，也可进行开门、关门等控制。

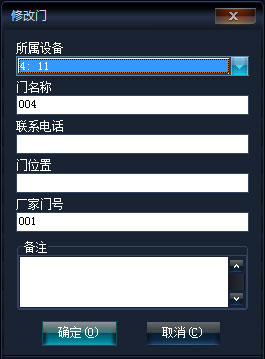

右键菜单，点击【增加】，将弹出增加门框，如下图：

所属设备：该门所属的门设备。

门名称：该门在平台中的门名称，不允许重复。

厂家门号：该门在门禁系统厂家的软件平台中的门编号。

可录入门的联系信息及门备注。

对于支持门禁接入报警的门禁驱动，在门禁系统面板组上还会有探测点功能功，可以管理门禁的探测点，利用平台完善的报警系统来管理。
