设备安装手册
HOSHOO安防智能化集成平台设备安装手册
版权说明
本手册版权归澳门正版资料免费大全2024年所有。保留一切版权。除了版权法允许的使用方法之外,未经事先许可,任何人不得复制、改编或翻译。
保证说明
本手册所含之内容如有改变,恕不另行通知。澳门正版资料免费大全2024年对由于本手册的错误而引起的损害不承担责任,对由于提供或使用本手册而随带发生的损害亦不承担责任。
商标说明
HOSHOO?是澳门正版资料免费大全2024年的注册商标。Microsoft?是美国Microsoft公司的注册商标。
13 Vista120/4140(Honeywell Vista)
27 Vista BPT(Honeywell Vista-128BPT/250BPT)
第一章 报警系统
1 DS7400(BOSCH DS7400)
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
2 DS7400XI(BOSCH DS7400XI)
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
平台采用DS7400XI通讯协议与主机通讯。
3 DSC(泰科)
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
4 DSC4401(泰科 4401)
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
5 DSC5401(泰科 5401)
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
操作密码:主机控制密码。
6 EMBNAM
服务端口:平台接收网络模块数据的网络端口。
使用模块事件模式:平台是否使用模块SDK的事件模式来接收事件。
使用MAC绑定模式:平台是否使用模块MAC地址绑定模式关联报警用户。如果不使用MAC,则使用IP地址:端口(如192.168.0.110:8000)的方式进行绑定。
在用户资料中网络地址填写模块的MAC/IP地址(以通讯数据里显示的为准),平台通过网络地址与用户关联。
用户资料里的控制密码要设置好主机使用者密码,才可控制主机。
模块含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
7 GE NX(GE)
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
8 Honeywell IPM
服务端口:平台接收网络模块数据的网络端口。
在用户资料中网络地址填写模块的MAC地址(以通讯数据里显示的为准),平台通过网络地址与用户关联。
用户资料里的控制密码要设置好主机使用者密码,才可控制主机。
模块含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。

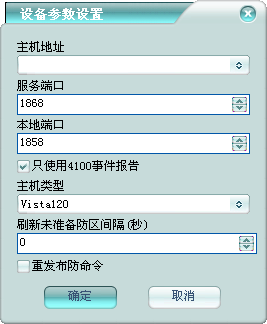

9 IP2000(Honeywell IP2000)
主机地址:IP2000的IP地址。
服务端口:IP2000接收数据的网络端口。
本地端口:平台接收IP2000数据的网络端口。
只使用4100事件报告:只接收4100能报告的事件。
主机类型:选择IP2000所接的硬件设备类型。
刷新未准备防区间隔(秒):设置自动刷新未准备防区的时间间隔。为0时,不主动发刷新查询命令。
重发布防命令:是否对布防操作做重发处理,以确保布防成功。
用户资料里的控制密码要设置好主机使用者密码,才可控制主机。

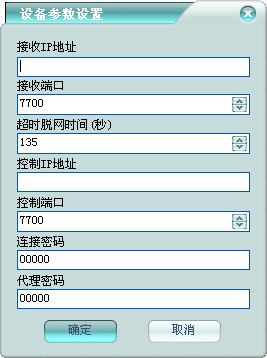

10 IP7400(BOSCH IP7400)
BOSCH的IP7400网络模块。
接收IP地址:平台接收模块数据网卡的IP地址。
接收端口:平台接收模块数据的网络端口。
超时脱网时间(秒):模块超时脱网的时间。为0时,不检测是否脱网。
控制IP地址:平台控制模块数据网卡的IP地址。
控制端口:平台控制模块的网络端口。
连接密码:平台控制模块时所使用的连接密码。
代理密码:平台控制模块时所使用的代理密码。
在用户资料中网络地址填写主机的用户编号(4位用户编号,以通讯数据里显示的为准),平台通过网络地址与用户关联;主机IP地址填入扩展资料 - 控制地址里,在主机没有上传信息前也可进行控制。
支持主机控制,如果主机为7240,在用户资料中主机类型需要录入7240。
模块含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同,如果主机为7240,输出点类型需要包含7240。板号为1,则为报警输出;板号为2和3,则为可编程输出;板号为4,则为可恢复蜂鸣器;板号为5,则为永久蜂鸣器。
11 RISCO ProSYS
报警主机地址:报警主机的IP地址。
服务端口:报警主机的服务端口。
无声挟持防区列表:指定主机作为无声挟持防区使用的防区列表,用来接收无声挟持防区报警。
平台采用网络Modbus协议与主机通讯。
12 安杰仕(珠海安居宝)
服务端口:平台接收主机数据的网络端口。
通讯串口:与报警主机通讯的串口。
在用户资料中网络地址填写通讯机号-终端设备号(以通讯数据里显示的为准),平台通过网络地址与用户关联。
用户资料里的控制密码要设置好主机使用者密码,才可控制主机。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
13 Vista120/4140(Honeywell Vista)
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
Old Vista250:是否为旧的Vista250主机。

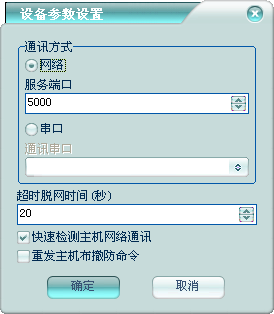

14 YJT
服务端口:平台接收主机数据的网络端口。
通讯串口:与报警主机通讯的串口。
超时脱网时间(秒):主机超时脱网的时间。
快速检测主机网络通讯:当主机通过网络方式连接到平台时,是否快速检测通讯状态。
重发主机布撤防命令:是否重发主机布撤防命令。
在用户资料中网络地址填写接警机号-通讯机号-终端设备号(以通讯数据里显示的为准),平台通过网络地址与用户关联。
用户资料里的控制密码要设置好主机使用者密码,才可控制主机。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。

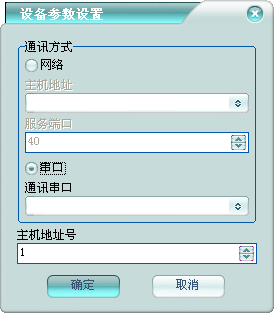

15 BM1600(英安特)
主机地址:报警主机的IP地址。
服务端口:报警主机的通讯端口。
通讯串口:与报警主机通讯的串口。
主机地址号:报警主机的地址码。
在用户资料中网络地址填写模块号(以通讯数据里显示的为准),平台通过网络地址与用户关联。没有模块号为主机的事件。
16 DSC IT100(泰科 IT100)
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
操作密码:主机控制密码。
17 685接收机(Honeywell 685)
通讯串口:与接收机通讯的串口。
通讯波特率:与接收机通讯的串口波特率。
反控协议:设置反控协议类型。无,则不支持反控;标准扩展协议,则支持反控;八位用户编号,则反控时使用八位用户编号。
检测心跳:是否与接收机进行心跳检测。
在用户资料中网络地址填写主机的用户编号(4位用户编号),平台通过网络地址与用户关联。
18 DSC接收机(泰科)
通讯串口:与接收机通讯的串口。
通讯波特率:与接收机通讯的串口波特率。
接收机地址:接收机的IP地址。
服务端口:接收机的通讯端口。
超时脱网时间(秒):接收机超时脱网的时间。为0时,不检测是否脱网。
在用户资料中网络地址填写主机的用户编号(4位用户编号),平台通过网络地址与用户关联。
19 RISCO IP
服务端口:平台接收主机数据的网络端口。
超时脱网时间(秒):主机超时脱网的时间。为0时,不检测是否脱网。
连接密码:平台连接模块时所使用的连接密码。
远程ID代码:平台连接模块时所使用的远程ID代码。
在用户资料中网络地址填写主机的用户编号(6位用户编号),平台通过网络地址与用户关联;主机IP地址填入扩展资料 - 控制地址里,在主机没有上传信息前也可进行控制。

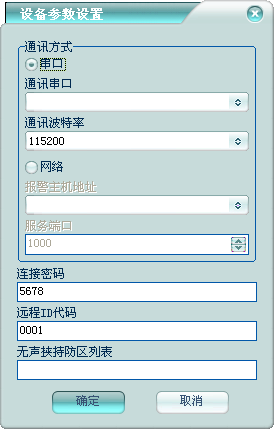

20 RISCO
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
报警主机地址:报警主机的IP地址。
服务端口:报警主机的通讯端口。
连接密码:平台连接模块时所使用的连接密码。
远程ID代码:平台连接模块时所使用的远程ID代码。
无声挟持防区列表:指定主机作为无声挟持防区使用的防区列表,用来接收无声挟持防区报警。
21 6600接收机(BOSCH 6600)
通讯串口:与接收机通讯的串口。
通讯波特率:与接收机通讯的串口波特率。
超时脱网时间(秒):接收机超时脱网的时间。为0时,不检测是否脱网。
在用户资料中网络地址填写主机的用户编号(4位用户编号),平台通过网络地址与用户关联。
22 OH2000接收机(GE OH2000)
通讯串口:与接收机通讯的串口。
通讯波特率:与接收机通讯的串口波特率。
超时脱网时间(秒):接收机超时脱网的时间。为0时,不检测是否脱网。
在用户资料中网络地址填写主机的用户编号(4位用户编号),平台通过网络地址与用户关联。
23 飞腾网络模块
服务端口:平台接收主机数据的网络端口。
超时脱网时间(秒):主机超时脱网的时间。为0时,不检测是否脱网。
在用户资料中网络地址填写主机的用户编号(4位用户编号),平台通过网络地址与用户关联。
24 RISCO Cloud
服务端口:平台接收RISCO Cloud数据的网络端口。
超时脱网时间(秒):RISCO Cloud超时脱网的时间。为0时,不检测是否脱网。
连接密码:平台连接模块时所使用的连接密码。
远程ID代码:平台连接模块时所使用的远程ID代码。
在用户资料中网络地址填写主机的用户编号,平台通过网络地址与用户关联;主机IP地址填入扩展资料 - 控制地址里,可对主机进行控制。
25 CW292X(丛文 292X)
服务端口:平台接收主机数据的网络端口。
通讯密码:主机与平台进行通讯的密码,进行安全验证。
超时脱网时间(秒):主机超时脱网的时间。
在用户资料中网络地址填写主机的用户编号(8位用户编号,以通讯数据里显示的为准),平台通过网络地址与用户关联。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
26 顺安居
服务端口:平台接收主机数据的网络端口。
超时脱网时间(秒):主机超时脱网的时间。为0时,不检测是否脱网。
在用户资料中网络地址填写主机网络设置里设置的帐号,平台通过网络地址与用户关联。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
27 Vista BPT(Honeywell Vista-128BPT/250BPT)
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
超时脱网时间(秒):主机超时脱网的时间。为0时,不检测是否脱网。
主机相应编程项说明:
编程地址 | 编程内容 |
*05 | 1 |
*14 | 1 |
1*70 | 11111 |
1*78 | 1 |
1*79 | 11111 |

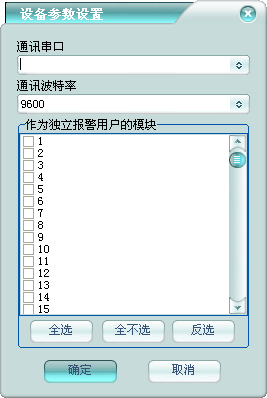

28 A120
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
作为独立报警用户的模块:选择要作为独立报警用户使用的模块。没有选择的模块,则作为主机报警用户的一个防区使用;选择了的模块;则作为独立的模块报警用户使用。多防区模块必须作为独立报警用户使用。
在用户资料中网络地址填写模块号(主机的模块号为0),平台通过网络地址与用户关联。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
29 能道网络模块
服务端口:平台接收主机数据的网络端口。
通讯密码:主机与平台进行通讯的密码,进行安全验证。
超时脱网时间(秒):主机超时脱网的时间。
在用户资料中网络地址填写主机的用户编号(8位用户编号,以通讯数据里显示的为准),平台通过网络地址与用户关联。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
30 英安特网络模块
服务端口:平台接收主机数据的网络端口。
超时脱网时间(秒):主机超时脱网的时间。为0时,不检测是否脱网。
在用户资料中网络地址填写主机的用户编号(4位用户编号,如果是总线主机,则为用户编号-模块号),平台通过网络地址与用户关联。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
31 DDR80B(艾博信)
服务端口:平台接收雷达服务数据的网络端口。
32 DDR100(艾博信)
服务器地址:雷达服务所在计算机的地址。
服务端口:雷达服务的服务端口。
用户名:登录雷达服务的用户名。
33 丛文网络报警
服务端口:平台接收主机数据的网络端口。
超时脱网时间(秒):主机超时脱网的时间。为0时,不检测是否脱网。
在用户资料中网络地址填写主机的用户编号(以通讯数据里显示的为准),平台通过网络地址与用户关联。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
34 顺安居串口
通讯串口:与报警主机通讯的串口。
通讯波特率:与报警主机通讯的串口波特率。
超时脱网时间(秒):主机超时脱网的时间。为0时,不检测是否脱网。
主机含输出控制端,可在联动输出点中进行管理。
35 海康
主机地址:报警主机的IP地址。
服务端口:报警主机的服务端口。
登录帐号:平台连接报警主机时所使用的登录帐号。
登录密码:平台连接报警主机时所使用的登录密码。
启用强制布防模式:平台是否使用强制布防模式进行布防。
启用延时布防模式:平台是否使用延时布防模式进行布防。
报警主机含输出控制端,可在联动输出点中进行管理。联动输出点板号的定义如下:1-继电器,2-电锁,3-移动门,4-语音输出,5-警号,6-门禁控制。
36 大华
主机地址:报警主机的IP地址。
服务端口:报警主机的服务端口。
登录帐号:平台连接报警主机时所使用的登录帐号。
登录密码:平台连接报警主机时所使用的登录密码。
报警主机含输出控制端,可在联动输出点中进行管理。联动输出点板号的定义如下:1-继电器,2-警号。
37 智慧猫云
服务器地址:智慧猫云服务的服务器地址。
服务端口:智慧猫云服务的服务端口。
登录帐号:平台连接智慧猫云服务时所使用的登录帐号。
登录密码:平台连接智慧猫云服务时所使用的登录密码。
在用户资料中网络地址填写云服务中主机的主机序列号,平台通过网络地址与用户关联。
38 Alarm Cloud
平台类型:选择Alarm Cloud云服务的平台类型。
服务器地址:Alarm Cloud云服务的服务器地址。
服务端口:Alarm Cloud云服务的服务端口。
登录帐号:平台连接Alarm Cloud云服务时所使用的登录帐号。
登录密码:平台连接Alarm Cloud云服务时所使用的登录密码。
在用户资料中网络地址填写云服务中主机的主机序列号,平台通过网络地址与用户关联。
39 合守屋(深圳远航)
服务器地址:合守屋云服务的服务器地址。
服务端口:合守屋云服务的服务端口。
登录帐号:平台连接合守屋云服务时所使用的登录帐号。
登录密码:平台连接合守屋云服务时所使用的登录密码。
在用户资料中网络地址填写云服务中主机的主机序列号,平台通过网络地址与用户关联。
40 飞腾NB网络模块
服务端口:平台接收网络模块数据的网络端口。
在用户资料中网络地址填写网络模块的机器码,平台通过网络地址与用户关联。

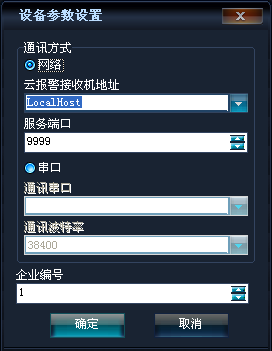

41 云报警接收机
网络:云报警接收机所在计算机的地址和服务端口。
串口:选择与云报警接收机通讯的串口及波特率。
企业编号:云报警接收机登录云服务所使用的企业编号。
在用户资料中网络地址填写云服务中主机的主机编号(以云报警接收机中显示的主机编号为准),平台通过网络地址与用户关联。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
42 嘉德
服务端口:平台接收主机数据的网络端口。
超时脱网时间(秒):主机超时脱网的时间。为0时,不检测是否脱网。
在用户资料中网络地址填写主机的设备ID,平台通过网络地址与用户关联。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
43 ZLD
服务端口:平台接收主机数据的网络端口。
通讯串口:与报警主机通讯的串口。
超时脱网时间(秒):主机超时脱网的时间。
快速检测主机网络通讯:当主机通过网络方式连接到平台时,是否快速检测通讯状态。
在用户资料中网络地址填写主机的主机编号或者接警机号-通讯机号-终端设备号(以通讯数据里显示的为准),平台通过网络地址与用户关联。
用户资料里的控制密码要设置好主机使用者密码,才可控制主机。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
44 MTSW(BOSCH MTSW)
服务端口:平台接收MTSW数据的网络端口。
在用户资料中网络地址填写MTSW的用户编号,平台通过网络地址与用户关联。
在MTSW软件上使用的数据转发事件模板内容为:<用户编号>,<防区/标识>,<使用者>,<警情类型>,<警情内容>。
45 BOSCH 8500
主机地址:报警主机的IP地址。
服务端口:报警主机的通讯端口。
登录密码:平台连接报警主机时所使用的登录密码。
启用强制布防模式:平台是否使用强制布防模式进行布防。
启用延时布防模式:平台是否使用延时布防模式进行布防。
46 THINKSEC亘想网络模块
服务端口:平台接收网络模块数据的网络端口。
超时脱网时间(秒):网络模块超时脱网的时间。为0时,不检测是否脱网。
在用户资料中网络地址填写模块的MAC地址(以通讯数据里显示的为准),平台通过网络地址与用户关联。
模块含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
47 LHB9000(豪恩)
主机地址:报警主机的IP地址。
服务端口:报警主机的通讯端口。
48 BOSCH CMS
BOSCH CMS网络模块。
接收端口:平台接收模块数据的网络端口。
超时脱网时间(秒):模块超时脱网的时间。为0时,不检测是否脱网。
控制IP地址:平台控制模块数据网卡的IP地址。
控制端口:平台控制模块的网络端口。
在用户资料中网络地址填写主机的用户编号(4位用户编号,以通讯数据里显示的为准),平台通过网络地址与用户关联;主机IP地址填入扩展资料 - 控制地址里,在主机没有上传信息前也可进行控制。
支持主机控制,在用户资料中主机类型需要选择正确的主机类型。
模块含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同,输出点类型需要选择正确的主机类型。。
49 安防智能化集成平台
报警软件为安防智能化集成平台时接入到集成平台。
报警软件地址:报警软件所在计算机的地址。
服务端口:报警软件的API网络端口。
登录名:登录报警软件的API操作员登录名。
登录密码:登录报警软件的API操作员密码。
在用户资料中网络地址填写报警软件的报警用户编号(8位用户编号),平台通过网络地址与用户关联。
第二章 巡更系统
巡更系统是基于门禁系统的在线巡更系统,将巡更员的门禁卡定义为巡更卡使用;或者基于其他系统的在线巡更系统,将巡更员的人员信息定义为巡更卡使用。将参照支持巡更的门禁系统或其他系统。也可为传统的离线巡更。
第三章 门禁系统
1 DDS
DDS服务器地址:DDS门禁服务器软件所在计算机的地址。
门状态类型:选择门状态的来源类型。
DDS支持在平台做在线巡更,刷卡人姓名可作为在线巡更的巡更员。
通过门禁集成服务器进行集成,避免复杂的OPC安全设置。
2 Kantech(泰科 Kantech)
通讯串口:与Kantech门禁系统通讯的串口。
通讯波特率:与Kantech门禁系统通讯的串口波特率。
登录帐号:登录Kantech门禁系统的帐号,同一帐号只允许登录一次,所以最好给平台单独分配一个帐号,以免登录失败。
登录密码:登录Kantech门禁系统的密码。
Kantech门禁系统里的相应配置如下:
第一步 在System→Instruction增加HOSHOO→设置属性:
设置门编号 Information #1→Component ID
加空格字符串 Character string
设置事件编号 Evert→Number
设置输入串口 Serial device for commands
设置输出串口Serial device for messages
设置结束符号 Carriage return
完成后在空白栏会显示: $n1" "$g$sCom2:19200$s$uCom2:19200$u|
第二步 在Devices→EntraPass application中设置SmartLink属性
在打开的窗口中选择EntraPass application为SmartLink;
在SmartLink选项页,设置SmartLink serial connection的Mode enabled为Message and Commands;
在SmartLink instructions里将Startup instructions和Default instructions设置为上面的HOSHOO并保存。
第三步 在System→Event parameters中设置事件输出列表
选择要输入的门禁事件;
选择要输出的门为Default;
设置Send to workstation为Smartlink通讯方式;
在Alarm settings中设置Alarm为Always valid,在Instructions中选择第一步中增加的HOSHOO。
与平台集成相关的事件表:
英文 | 中文 |
Door alarm - alarm interface | 门警报 - 外部警报界面 |
Door alarm restored- alarm interface | 门警报已恢复 - 警报界面 |
Door forced open restored | 门强制打开已恢复 |
Door closed/normal condition | 门已关闭/正常状况 |
Door forced open | 门强制打开 |
Request to exit granted | 退出请求被准许 |
Access denied - Card not load in controller | 访问被拒绝 - 门禁卡未加载到控制器中 |
Access - Second entrance | 进出 - 门已打开 |
Access - Door unlocked | 进出 - 门已解锁 |
Access granted | 准许进出 |
Access denied - Card unknown | 拒绝进出 - 卡未知 |
Access denied - Bad card status | 拒绝进出 - 错误的卡状态 |
Access denied - Card lost or stolen | 拒绝进出 - 卡丢失或被盗 |
Access denied - Card expired | 拒绝进出 - 卡过期 |
Access denied - Card pending | 拒绝进出 - 卡处理中 |
Access denied - Bad access level | 拒绝进出 - 错误的访问级别 |
Access denied - Supervisor level required | 拒绝进出 - 需要监管员级别 |
Access denied - Passback bad location | 拒绝进出 - 返回错误位置 |
Access denied - Dual custody | 拒绝进出 - 双保护 |
Access denied - Number supervisor/area | 拒绝进出 - 号码监管员/区域 |
Access denied - Alarm system armed | 拒绝进出 -警报系统已启动 |
Access denied - Area not clear | 拒绝进出 - 错误的访问级别 |
Access denied - Interlock active | 拒绝进出 - 连锁 |
Access denied - Door manually disabled | 拒绝进出 - 门被手工禁用 |
Access denied - Not enough cards | 拒绝进出 - 没有足够的卡 |
Access denied - Card already busy | 拒绝进出 - 卡已经使用中 |
Access denied - Minimum passback delay | 拒绝进出 - 最小返回延迟 |
Access granted - Passback bad location | 准许进出 - 返回错误位置 |
Access denied - Area full | 拒绝进出 - 区域不清楚 |
Access denied - Waiting for approval | |
Access denied - Waiting second card | 拒绝进出 - 等待第二张卡 |
Access denied - Reader or keypad locked | 拒绝进出 - 读卡器锁定 |
Access denied - Door armed - alarm interface | 拒绝进出 - 门被警戒 -警报界面 |
Access denied | 拒绝进出 |

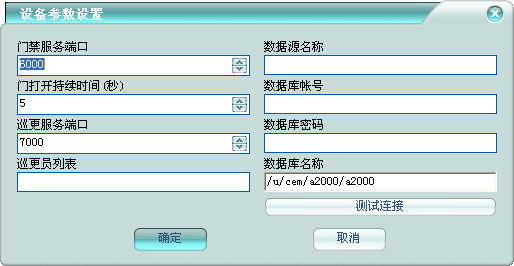

3 Tyco CEM(泰科 CEM)
门禁服务端口:平台接收Tyco CEM门禁事件的网络端口。
门打开持续时间(秒):门打开多少时间后,平台将其恢复关闭。
巡更服务端口:平台接收Tyco CEM巡更刷卡记录的网络端口。
巡更员列表:巡更员在Tyco CEM里的门禁使用者编号列表,在平台做在线巡更用。
数据源名称:在计算机上为Tyco CEM数据库配置的ODBC数据源名称。
数据库帐号:登录Tyco CEM数据库的帐号。
数据库密码:登录Tyco CEM数据库的密码。
数据库名称:Tyco CEM数据库的名称。
Tyco CEM支持在平台做在线巡更,刷卡人编号可作为在线巡更的巡更员。
Tyco CEM门禁系统的相应配置如下:
1.门事件报告格式
P门号 %n %s 事件号Q
区分大小写,各项内容之间以空格分隔。
2.门事件对应表
1: 打开
2: 关闭
3: 报警
4: 恢复
5: 信息
6: 警告
7: 非法刷卡
3.反控,数据连接配置(集成平台电脑上)
需要在集成平台电脑上安装Informix数据的客户端IBM Informix Client-SDK。
在System32\Drivers\etc\services文件中增加如下格式的行:
CEM数据库服务名 端口号/TCP
比如(数据库服务名为ix_svc_HOSHOO,端口号为9088),则为如下:
ix_svc_HOSHOO 9088/tcp
然后增加CEM数据库数据源——运行控制面板->管理工具->数据源 (ODBC),在用户DSN中增加,驱动程序选择为IBM INFORMIX ODBC DRIVER,点击完成,在弹出的窗口中,在General选项页中,Data Soure Name填入CEM_HOSHOO, 在Connection选项页中填入CEM数据库的Server Name(服务器名称)、HostName(主机名称或者地址)、Service(CEM数据库的服务名)、Protocol (连接CEM数据库的通讯协议,推荐使用sesoctcp)、Database Name(CEM数据库 名称)User Id(数据库帐号)、Password(数据帐号密码)。在Environment选项页 中填入Client Locale和Database Locale为ZH_CN.GB。点击确定按钮,如果 有警告提示,确定即可。确定数据出ODBC 数据源管理器。
注: 在集成平台Tyco CEM设备设置中所用的数据源名称为如上添加的CEM_HOSHOO。
4 汉军
汉军服务器地址:汉军门禁服务器软件所在计算机的地址。
通过门禁集成服务器进行集成,避免复杂的OPC安全设置。
5 科松
科松服务器地址:科松门禁服务器软件所在计算机的地址。
通过门禁集成服务器进行集成,避免复杂的DCOM安全设置。
6 Axiom(爱克信)
Axiom服务器地址:Axiom门禁服务器软件所在计算机的地址。
Axiom支持在平台做在线巡更,刷卡人卡号可作为在线巡更的巡更员。
通过门禁集成服务器进行集成,避免复杂的OPC安全设置。
7 立方
立方服务器地址:立方门禁服务器软件所在计算机的地址。
通过门禁集成服务器进行集成,避免复杂的OPC安全设置。

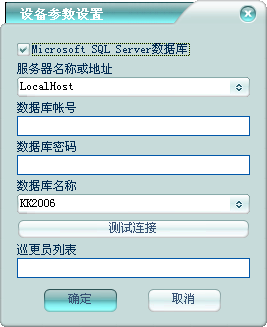

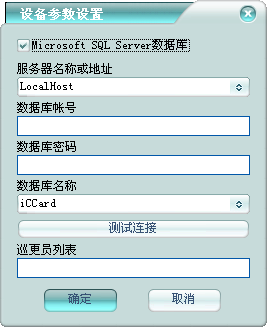

8 深圳微耕
Microsoft SQL Server数据库:深圳微耕门禁系统如果使用的是SQL Server数据库,则选择此项;如果用的是Access数据库,也不勾选。
服务器名称或地址:使用SQL Server数据库时,深圳微耕门禁系统数据库服务器的地址。
数据库帐号:登录深圳微耕数据库的帐号。
数据库密码:登录深圳微耕数据库的密码。
数据库名称:SQL Server数据库时,为数据库的名称;Access数据时,为Access数据库文件名。
巡更员列表:巡更员在深圳微耕里的门禁使用者卡号列表,在平台做在线巡更用。
深圳微耕支持在平台做在线巡更,刷卡人卡号可作为在线巡更的巡更员。
9 泰尚
泰尚服务器地址:泰尚门禁服务器所在计算机的地址。
服务端口:泰尚门禁服务器接收数据的网络端口。
本地端口:平台接收泰尚门禁服务器数据的网络端口。
巡更员列表:巡更员在泰尚门禁系统里的门禁使用者编号列表,在平台做在线巡更用。
泰尚门禁系统支持在平台做在线巡更,刷卡人编号可作为在线巡更的巡更员。
10 门禁集成服务器
HOSHOO门禁集成服务器地址:HOSHOO门禁集成服务器所在计算机的地址。
服务端口:HOSHOO门禁集成服务器服务的网络端口。
巡更员列表:巡更员在HOSHOO门禁集成服务器连接的门禁系统系统里的门禁使用者编号/卡号/姓名列表,在平台做在线巡更用。
HOSHOO门禁集成服务器支持在平台做在线巡更,刷卡人编号/卡号/姓名可作为在线巡更的巡更员。
与需要配置复杂安全设置的门禁系统集成时(如OPC、DCOM等),通过把HOSHOO门禁集成服务器安装在门禁系统计算机上进行中转,避免复杂的安全设置。
11 Honeywell WinPak
用户名:登录Honeywell WinPak门禁系统的用户名。
密码:登录Honeywell WinPak门禁系统的密码。
Honeywell WinPak支持在平台做在线巡更,刷卡人卡号可作为在线巡更的巡更员。
通过门禁集成服务器进行集成,避免复杂的DCOM安全设置。

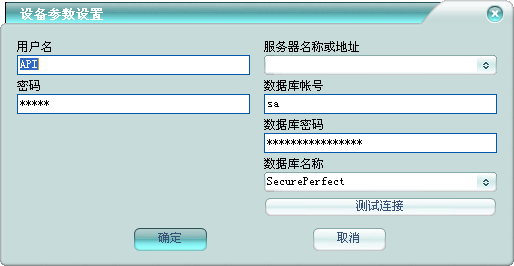

12 GE LENEL
用户名:平台登录GE LENEL门禁系统的API用户名。
密码:平台登录GE LENEL门禁系统的API用户密码。
服务器名称或地址:GE LENEL门禁系统数据库服务器的地址。
数据库帐号:登录GE LENEL数据库的帐号。
数据库密码:登录GE LENEL数据库的密码。
数据库名称:GE LENEL数据库的名称。
通过门禁集成服务器进行集成,避免复杂的DCOM安全设置。

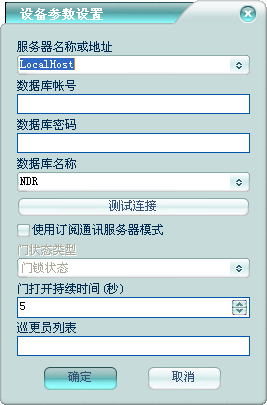

13 达实
服务器名称或地址:达实门禁系统数据库服务器的地址。
数据库帐号:登录达实数据库的帐号。
数据库密码:登录达实数据库的密码。
数据库名称:达实数据库的名称。
使用订阅通讯服务器模式:是否使用达实通讯服务器的订阅模式,否则为使用达实数据库查询模式。
门状态类型:选择门状态的来源类型。
门打开持续时间(秒):门打开多少时间后,平台将其恢复关闭。
巡更员列表:巡更员在达实里的门禁使用者编号列表,在平台做在线巡更用。
达实支持在平台做在线巡更,刷卡人编号可作为在线巡更的巡更员。
14 披克
披克服务器地址:披克门禁服务器软件所在计算机的地址。
披克支持在平台做在线巡更,刷卡人卡号可作为在线巡更的巡更员。
通过门禁集成服务器进行集成,避免复杂的OPC安全设置。
15 深圳纽贝尔
服务器地址:纽贝尔门禁服务器所在计算机的地址。
服务端口:纽贝尔门禁服务器接收数据的网络端口。
登录密码:登录纽贝尔门禁服务器的密码。
巡更员列表:巡更员在纽贝尔门禁系统里的门禁使用者编号列表,在平台做在线巡更用。
纽贝尔门禁系统支持在平台做在线巡更,刷卡人编号可作为在线巡更的巡更员。
16 深圳中翔
Microsoft SQL Server数据库:深圳中翔门禁系统如果使用的是SQL Server数据库,则选择此项;如果用的是Access数据库,也不勾选。
服务器名称或地址:使用SQL Server数据库时,深圳中翔门禁系统数据库服务器的地址。
数据库帐号:登录深圳中翔数据库的帐号。
数据库密码:登录深圳中翔数据库的密码。
数据库名称:SQL Server数据库时,为数据库的名称;Access数据时,为Access数据库文件名。
巡更员列表:巡更员在深圳中翔里的门禁使用者卡号列表,在平台做在线巡更用。
深圳中翔支持在平台做在线巡更,刷卡人卡号可作为在线巡更的巡更员。
17 深圳微耕智能门禁
服务器地址:深圳微耕智能门禁服务器所在计算机的地址。
服务端口:深圳微耕智能门禁服务器接收数据的网络端口。
登录帐号:登录深圳微耕智能门禁服务器的帐号。
登录密码:登录深圳微耕智能门禁服务器的密码。
巡更员列表:巡更员在深圳微耕智能门禁系统里的门禁使用者编号列表,在平台做在线巡更用。
深圳微耕智能门禁系统支持在平台做在线巡更,刷卡人编号可作为在线巡更的巡更员。

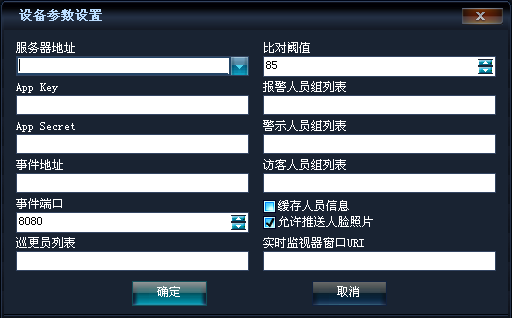

18 海康 iSecure Center
服务器地址:海康 iSecure Center的地址。
App Key:登录海康 iSecure Center的App Key。
App Secret:登录海康 iSecure Center的App Secret。
事件地址:接收海康 iSecure Center推送事件的网络地址。
事件端口:接收海康 iSecure Center推送事件的网络端口。
巡更员列表:巡更员在海康 iSecure Center里的门禁使用者卡号列表,在平台做在线巡更用。
比对阈值:人脸比对成功的阈值。
报警人员组列表:报警人员在海康 iSecure Center里的人员组名称列表,在平台做检测人脸识别报警用。
警示人员组列表:警示人员在海康 iSecure Center里的人员组名称列表,在平台做检测人脸识别警示用。
缓存人员信息:是否缓存海康 iSecure Center的人员信息,以便集成平台接收门禁刷卡记录时,能关联到人员的部门,及在海康 iSecure Center不推送人员姓名时能关联到人员姓名。
允许推送人脸照片:是否允许推人脸识别照片和抓拍照片。
实时监视器窗口URI:指定显示平台所选择摄像机的监视器。
海康 iSecure Center支持在平台做在线巡更,刷卡人卡号可作为在线巡更的巡更员。
海康 iSecure Center的停车场系统、视频分析、人脸识别和电视墙也通过该设备接入平台。

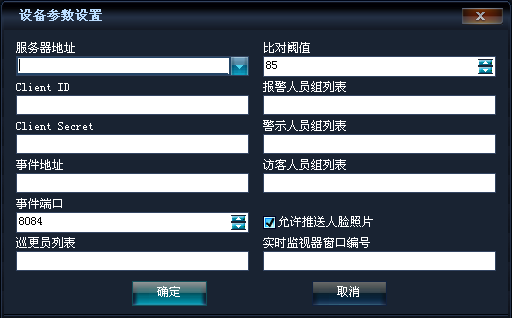

19 大华 ICC
服务器地址:大华 ICC的地址。
Client ID:登录大华 ICC的Client ID。
Client Secret:登录大华 ICC的Client Secret。
事件地址:接收大华 ICC推送事件的网络地址。
事件端口:接收大华 ICC推送事件的网络端口。
巡更员列表:巡更员在大华 ICC里的门禁使用者卡号列表,在平台做在线巡更用。
比对阈值:人脸比对成功的阈值。
报警人员组列表:报警人员在大华 ICC里的人员组名称列表,在平台做检测人脸识别报警用。
警示人员组列表:警示人员在大华 ICC里的人员组名称列表,在平台做检测人脸识别警示用。
缓存人员信息:是否缓存大华 ICC的人员信息,以便集成平台接收门禁刷卡记录时,能关联到人员的部门,及在大华 ICC不推送人员姓名时能关联到人员姓名。
允许推送人脸照片:是否允许推人脸识别照片和抓拍照片。
实时监视器窗口URI:指定显示平台所选择摄像机的监视器。
大华 ICC支持在平台做在线巡更,刷卡人卡号可作为在线巡更的巡更员。
大华 ICC的停车场系统、视频分析、人脸识别和电视墙也通过该设备接入平台。
第四章 停车场系统
1 披克停车场
披克停车场服务器地址:披克停车场服务器软件所在计算机的地址。
通过停车场集成服务器进行集成,避免复杂的OPC安全设置。
2 停车场集成服务器
HOSHOO停车场集成服务器地址:HOSHOO停车场集成服务器所在计算机的地址。
服务端口:HOSHOO停车场集成服务器服务的网络端口。
与需要配置复杂安全设置的停车场系统集成时(如OPC、DCOM等),通过把HOSHOO停车场集成服务器安装在停车场系统计算机上进行中转,避免复杂的安全设置。
第五章 矩阵系统
1 AB
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
实时监视器号:指定显示平台所选择摄像机的监视器。
支持分矩阵:是否有分矩阵。
主矩阵号:有分矩阵时,默认的矩阵号。

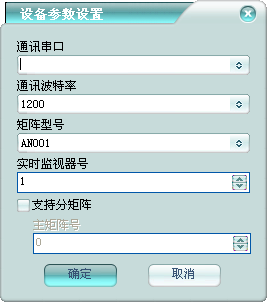

2 AD
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
矩阵型号:矩阵的实际型号,该项需要正确选择,与通讯相关。
实时监视器号:指定显示平台所选择摄像机的监视器。
支持分矩阵:是否有分矩阵。
主矩阵号:有分矩阵时,默认的矩阵号。
3 ADNet
矩阵地址:矩阵的IP地址。
控制端口:矩阵接收控制数据的网络端口。
本地端口:平台接收矩阵数据的网络端口。
实时监视器号:指定显示平台所选择摄像机的监视器。
4 ADT
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
通讯校验位:与矩阵通讯的串口校验位。
实时监视器号:指定显示平台所选择摄像机的监视器。
5 BOSCH矩阵
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
实时监视器号:指定显示平台所选择摄像机的监视器。
6 Kalatel
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
实时监视器号:指定显示平台所选择摄像机的监视器。

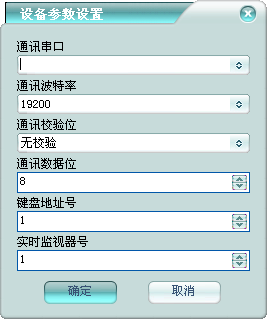

7 Max1000
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
通讯校验位:与矩阵通讯的串口校验位。
键盘地址号:在矩阵上对应的键盘地址号。
实时监视器号:指定显示平台所选择摄像机的监视器。
8 Pelco
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
通讯校验位:与矩阵通讯的串口校验位。
实时监视器号:指定显示平台所选择摄像机的监视器。

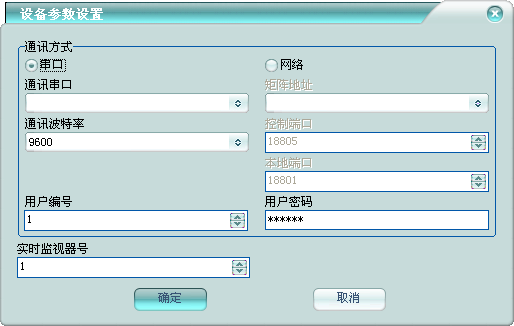

9 TC8800
串口:选择与矩阵通讯的串口及波特率。
网络:指定矩阵的IP地址、矩阵接收控制数据的网络端口、平台接收数据的本地网络端口。
用户编号:登录矩阵的用户编号。
用户密码:登录矩阵的密码。
实时监视器号:指定显示平台所选择摄像机的监视器。
10 科达
服务器地址:科达视频服务器所在计算机的地址。
服务端口:科达视频服务器的服务端口。
登录帐号:登录科达视频系统的帐号。
用户密码:登录科达视频系统的密码。
实时监视器号:指定显示平台所选择摄像机的监视器。
11 美电贝尔
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
实时监视器号:指定显示平台所选择摄像机的监视器。
旧矩阵:是否为旧矩阵,按实际选择,与通讯相关。
12 智敏
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
实时监视器号:指定显示平台所选择摄像机的监视器。
13 Panasonic
通讯串口:与矩阵通讯的串口。
通讯波特率:与矩阵通讯的串口波特率。
用户编号:登录矩阵的用户编号。
用户密码:登录矩阵的密码。
实时监视器号:指定显示平台所选择摄像机的监视器。
14 上海皓维
矩阵地址:矩阵的IP地址。
服务端口:矩阵接收控制数据的网络端口。
登录帐号:登录矩阵的帐号。
登录密码:登录矩阵的密码。
实时监视器号:指定显示平台所选择摄像机的监视器。
15 HOSHOO数字视频
实时画面号:指定显示平台所选择摄像机的视频显示窗的画面号。
视频设备网络检测间隔(秒):指定检测视频设备网络状态的间隔时间。为0时,不检测是否视频设备脱网。

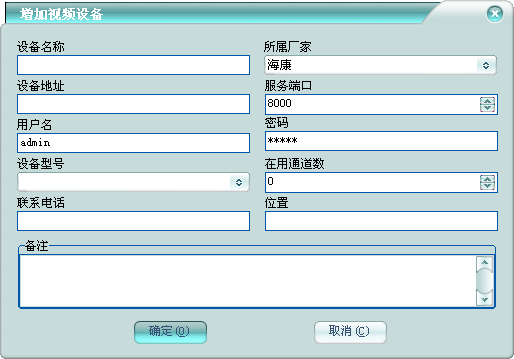

增加视频设备
在平台软件中操作面板里的矩阵系统面板组上,点击【HOSHOO数字视频】下【视频设备】,功能区将显示视频设备数据栅格。右键菜单,点击【增加】,将弹出增加视频设备框,如下图:
设备名称:该视频设备的名称。
所属厂家:该视频设备所属的厂家。需要选择正确的厂家,以使用相应的驱动连接设备。
设备地址:该视频设备的IP地址或者域名。
服务端口:该视频设备的通讯端口。
用户名:登录该视频设备的用户名。
密码:登录该视频设备的密码。
设备型号:该视频设备的型号或者相应参数。
在用通道数:该视频设备的使用实际的通道个数。在用通道数为0, 则实际使用的通道数为设备通道数。
可录入视频设备的联系信息及视频设备备注。增加视频设备之后,一般会自动增加其摄像机到平台摄像机里。

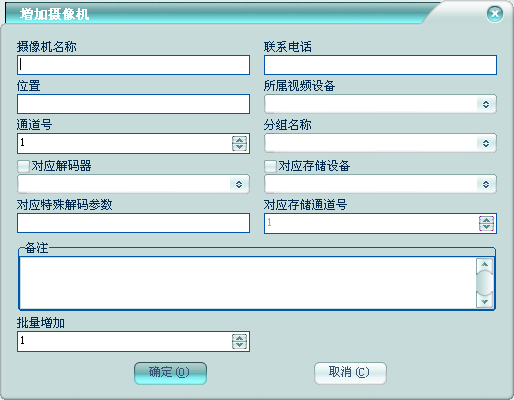

增加摄像机
在平台软件中操作面板里的矩阵系统面板组上,点击【HOSHOO数字视频】下【摄像机】,功能区将显示摄像机数据栅格。右键菜单,点击【增加】,将弹出增加摄像机框,如下图:
摄像机名称:该摄像机在平台中的摄像机名称,不允许重复。
所属视频设备:该摄像机所属的视频设备。
通道号:该摄像机在视频设备上的通道号。
分组名称:该摄像机所在分组的名称。
对应解码器:该摄像机对应的解码器,以实现便捷切换到电视墙。
对应特殊解码参数:该摄像机对应的特殊解码参数,在解码器不支持的视频设备使用ONVIF等协议或者使用解码器上的摄像机编号时才进行设置。
对应存储设备:该摄像机对应的存储设备。
对应存储通道号:该摄像机在对应的存储设备里的通道号。
批量增加:批量增加多个摄像机,多于1时,对摄像机名称和通道号自增。
可录入摄像机的联系信息及摄像机备注。

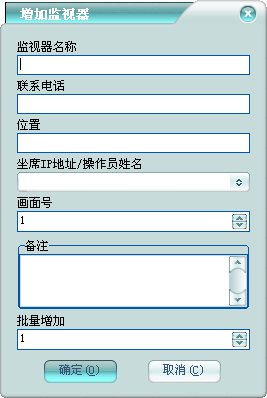

增加监视器
平台将视频显示窗的画面当作矩阵监视器。在平台软件中操作面板里的矩阵系统面板组上,点击【HOSHOO数字视频】下【监视器】,功能区将显示监视器数据栅格。右键菜单,点击【增加】,将弹出增加监视器框,如下图:
监视器名称:该监视器在平台中的监视器名称,不允许重复。
坐席IP地址/操作员姓名:该监视器所在坐席IP地址或者操作员姓名。为空,则为服务器;为[],则为广播到所有计算机;为<>,则为广播到所有坐席。
画面号:该监视器在视频显示窗的画面号。
批量增加:批量增加多个监视器,多于1时,对监视器名称和画面号自增。
可录入监视器的联系信息及监视器备注。
增加预置位
在平台软件中操作面板里的矩阵系统面板组上,点击【HOSHOO数字视频】下【预置位】,功能区将显示预置位数据栅格。右键菜单,点击【增加】,将弹出增加预置位框,如下图:
预置位名称:该预置位在平台中的预置位名称,不允许重复。
摄像机:该预置位所属的摄像机。
预置位号:该预置位在摄像机上的预置位号。
可录入预置位备注。

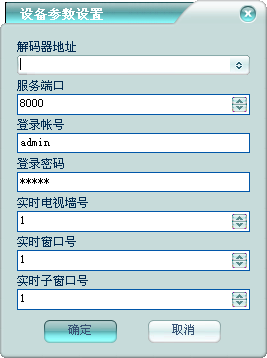

16 海康解码器
矩阵地址:解码器的IP地址。
服务端口:解码器接收控制数据的网络端口。
登录帐号:登录解码器的帐号。
登录密码:登录解码器的密码。
实时电视墙号:指定显示平台所选择摄像机的电视墙。
实时窗口号:指定显示平台所选择摄像机的窗口。
实时子窗口号:指定显示平台所选择摄像机的子窗口。

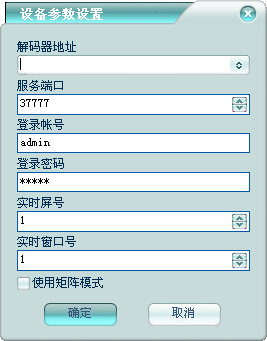

17 大华解码器
矩阵地址:解码器的IP地址。
服务端口:解码器接收控制数据的网络端口。
登录帐号:登录解码器的帐号。
登录密码:登录解码器的密码。
实时屏号:指定显示平台所选择摄像机的屏。
实时窗口号:指定显示平台所选择摄像机的窗口。
使用矩阵模式:是否使用矩阵模式。使用矩阵模式时,屏号为输出通道号,不支持录像回放。
第六章 联动输出点
1 BOSCH DSR32
通讯串口:与联动输出板通讯的串口。
通讯波特率:与联动输出板通讯的串口波特率。
点号为10000的联动输出点用于复位继电器。
2 CW6116(丛文 6116)
通讯串口:与联动输出板通讯的串口。
通讯波特率:与联动输出板通讯的串口波特率。
3 A1232
通讯串口:与联动输出板通讯的串口。
通讯波特率:与联动输出板通讯的串口波特率。
点号为10000的联动输出点用于复位继电器。
4 EIO(京金华)
通讯串口:与EIO通讯的串口。
通讯波特率:与EIO通讯的串口波特率。
设备地址:EIO的IP地址。
服务端口:EIO的通讯端口。
已安装的模块:选择已安装的模块。平台将轮询已安装模块的状态。
在用户资料中网络地址填写模块号,平台通过网络地址与用户关联。
EIO含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
5 C2000-A(康耐德)
通讯串口:与C2000-A通讯的串口。
通讯波特率:与C2000-A通讯的串口波特率。
设置地址:C2000-A的IP地址。
服务端口:C2000-A的通讯端口。
在联动输出点资料中设备地址填写设备号,平台通过设备地址与设备关联。
6 兰星联动板
服务端口:平台接收联动板连接的网络端口。
在联动输出点资料中板号填写联动板的分区地址,设备地址填写联动板的IP地址,平台通过设备地址与设备关联。

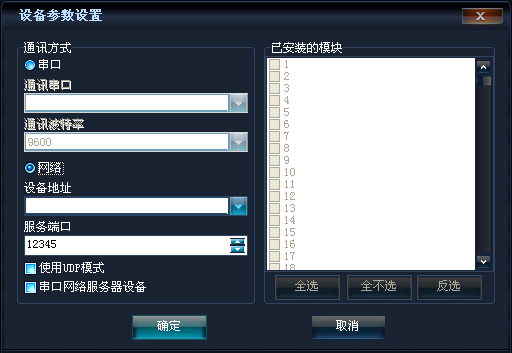

7 广州泥人
通讯串口:与继电器模块通讯的串口。
通讯波特率:与继电器模块通讯的串口波特率。
设备地址:继电器模块的IP地址。
服务端口:继电器模块的通讯端口。
使用UDP模式:是否使用UDP模式通讯,否则使用TCP模式通讯。
串口网络服务器设备:是否为串口网络服务器设备。
已安装的模块:为总线设备时,选择已安装的模块。平台将轮询已安装模块的状态。
广州泥人含开关量输入,可在报警系统中进行管理,在用户资料中网络地址填写模块号,平台通过网络地址与用户关联。
8 HS-HD-LD
通讯串口:与继电器模块通讯的串口。
通讯波特率:与继电器模块通讯的串口波特率。
设备地址:继电器模块的IP地址。
服务端口:继电器模块的通讯端口。
使用UDP模式:是否使用UDP模式通讯,否则使用TCP模式通讯。
串口网络服务器设备:是否为串口网络服务器设备。
已安装的模块:为总线设备时,选择已安装的模块。平台将轮询已安装模块的状态。
HS-HD-LD含开关量输入,可在报警系统中进行管理,在用户资料中网络地址填写模块号,平台通过网络地址与用户关联。
第七章 视频系统
1 H3C
服务器地址:视频系统服务器所在计算机的地址。
服务端口:视频系统服务器的通讯网络端口。
HOSHOO系统标识号:平台在视频系统中对应的系统标识号。
HOSHOO设备标识号:平台设备在视频系统中对应的设备标识号。
HOSHOO事件起始号:平台事件在视频系统中对应的事件起始号(一级事件类型起始编号)。

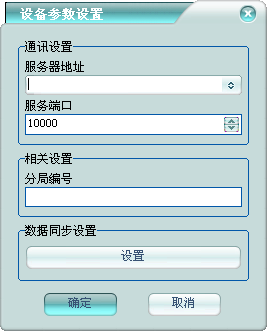

2 杭州天视
服务器地址:视频系统服务器所在计算机的地址。
服务端口:视频系统服务器的通讯网络端口。
分局编号:平台在视频系统中对应的分局编号。
数据同步设置:平台与视频系统同步数据用的中间数据库及同步资料设置。

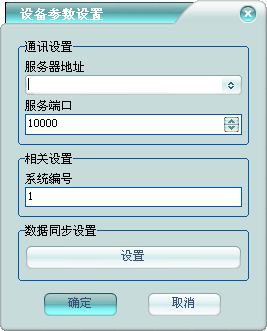

3 华为
服务器地址:视频系统服务器所在计算机的地址。
服务端口:视频系统服务器的通讯网络端口。
系统编号:平台在视频系统中对应的系统编号。
数据同步设置:平台与视频系统同步数据用的中间数据库及同步资料设置。

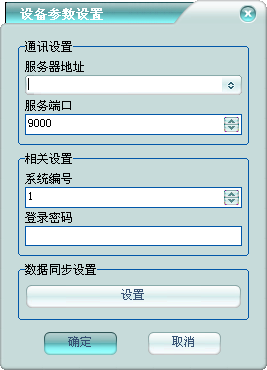

4 HOSHOO标准视频集成
服务器地址:视频系统服务器所在计算机的地址。
服务端口:视频系统服务器的通讯网络端口。
系统编号:平台在视频系统中对应的系统编号。
登录密码:登录视频系统的密码。
数据同步设置:平台与视频系统同步数据用的中间数据库及同步资料设置。
HOSHOO标准视频集成是平台与视频系统的标准集成接口,视频系统采用HOSHOO标准视频集成协议与平台进行集成。
5 海康81平台
服务器地址:视频系统服务器所在计算机的地址。
服务端口:视频系统服务器的通讯网络端口。
6 海康82平台
服务器地址:视频系统服务器所在计算机的地址。
服务端口:视频系统服务器的通讯网络端口。
7 海康87平台
服务器地址:视频系统服务器所在计算机的地址。
服务端口:视频系统服务器的通讯网络端口。
AppKey:登录视频系统的AppKey。
Secret:登录视频系统的Secret。
第八章 电子围栏
1 Steer
通讯串口:与主机通讯的串口。
通讯波特率:与主机通讯的串口波特率。
防区数:主机的防区总数。
在报警用户中,增加主机用户,所属设备选择Steer安装的设备,子系统填1,即可将Steer电子围档整合到平台报警系统中。
2 兰星
服务端口:平台接收主机数据的网络端口。
超时脱网时间(秒):主机超时脱网的时间。为0时,不检测是否脱网。
快速检测主机网络通讯:是否快速检测通讯状态。
在报警用户中,增加主机用户,所属设备选择兰星安装的设备,子系统填1,网络地址填主机的IP地址,即可将兰星电子围档整合到平台报警系统中,平台通过网络地址与用户关联。
3 安杰仕MQTT(珠海安居宝)
服务器地址:MQTT的服务器地址。
服务端口:MQTT的服务端口。
登录帐号:平台连接MQTT时所使用的登录帐号。
登录密码:平台连接MQTT时所使用的登录密码。
布防模块:选择平台使用的布防模式。
在用户资料中网络地址填写设备编号-终端设备号,平台通过网络地址与用户关联。
用户资料里的控制密码要设置好主机使用者密码,才可控制主机。
主机含输出控制端,可在联动输出点中进行管理,输出点设备地址跟用户资料中的网络地址相同。
第九章 消防系统
1 Notifier(Honeywell)
通讯串口:与设备通讯的串口。
通讯波特率:与设备通讯的串口波特率。
2 海湾
通讯串口:与设备通讯的串口。
控制器类型:设备的控制器类型。
控制器类型:设备的控制地址。
集成平台第一次使用接口时,若该接口未经注册,将弹出未注册对话框。若用户希望注册该接口,请将注册对话框中的用户信息通过电话、Email、传真等方式传递给海湾公司,海湾将生成注册码传给用户,填入正确的注册码后,接口注册成功。
第十章 对讲系统
1 来邦
主机地址:对讲主机的IP地址。
服务端口:对讲主机接收控制命令的网络端口。
本地端口:平台接收对讲主机数据的网络端口。
用户帐号:登录对讲主机的帐号。
序列号:登录对讲主机的序列号。
2 来邦服务器
服务器地址:来邦对讲服务器的地址。
服务端口:来邦对讲服务器的服务端口。
主机编号:平台进行对讲控制时使用的对讲主机编号。
第十一章 其他系统
1 网络设备检测
检测间隔(秒):对网络设备的检测间隔时间。
2 共创智拓
服务端口:平台接收状态监测装置数据的网络端口。
超时脱网时间(秒):设备超时脱网的时间。为0时,不检测是否脱网。
记录装置工作状态数据时间(分秒):指定平台在几分几秒定时记录装置工作状态数据到历史数据。
记录装置工作状态数据周期(小时):指定平台记录装置工作状态数据到历史数据的周期,单位为小时;为0时,则不记录到历史数据。
厂家数据点号说明(DevID为状态监测装置 ID):
采集类型 | 数据点 | 厂家数据点号 | 单位 | 数据类型 | 小数点后位数 |
装置故障 | 状态监测装置 | DevID | |||
装置工作状态 | 电源电压 | DevID.S.1 | V | 小数 | 1 |
工作温度 | DevID.S.2 | ℃ | 小数 | 1 | |
电池剩余量 | DevID.S.3 | Ah | 小数 | 1 | |
浮充状态 | DevID.S.4 | 文本 | |||
工作总时间 | DevID.S.5 | 小时 | 整数 | ||
本次连续工作时间 | DevID.S.6 | 小时 | 整数 | ||
连接状态 | DevID.S.7 | 文本 | |||
当月发送流量 | DevID.S.8 | 字节 | 整数 | ||
当月接收流量 | DevID.S.9 | 字节 | 整数 | ||
通信协议版本号 | DevID.S.10 | 文本 | |||
气象环境 | 10分钟平均风速 | DevID.1.1 | m/s | 小数 | 1 |
10分钟平均风向 | DevID.1.2 | ° | 整数 | ||
最大风速 | DevID.1.3 | m/s | 小数 | 1 | |
极大风速 | DevID.1.4 | m/s | 小数 | 1 | |
标准风速 | DevID.1.5 | m/s | 小数 | 1 | |
气温 | DevID.1.6 | ℃ | 小数 | 1 | |
湿度 | DevID.1.7 | %RH | 整数 | ||
气压 | DevID.1.8 | hPa | 小数 | 1 | |
降雨量 | DevID.1.9 | mm | 小数 | 1 | |
降水强度 | DevID.1.10 | mm/min | 小数 | 1 | |
光辐射强度 | DevID.1.11 | W/m2 | 整数 | ||
杆塔倾斜 | 倾斜度 | DevID.2.1 | mm/m | 小数 | 1 |
顺线倾斜度 | DevID.2.2 | mm/m | 小数 | 1 | |
横向倾斜度 | DevID.2.3 | mm/m | 小数 | 1 | |
顺线倾斜角 | DevID.2.4 | ° | 小数 | 2 | |
横向倾斜角 | DevID.2.5 | ° | 小数 | 2 | |
微风振动特征量 | 动弯应变幅值 | DevID.3.1.N | με | 整数 | |
弯曲振幅 | DevID.3.2.N | mm | 小数 | 1 | |
微风振动频率 | DevID.3.3.N | Hz | 小数 | 1 | |
说明:N为微风振动球序号 | |||||
导线弧垂 | 导线弧垂 | DevID.4.1 | m | 小数 | 3 |
导线对地距离 | DevID.4.2 | m | 小数 | 3 | |
线夹出口处导切与水平角 | DevID.4.3 | ° | 小数 | 2 | |
测量法标识 | DevID.4.4 | 整数 | |||
导线温度 | 线温 | DevID.5.1.N | ℃ | 小数 | 1 |
说明:N为导线测温球序号 | |||||
覆冰及不均衡张力差 | 等值覆冰厚度 | DevID.6.1 | mm | 小数 | 1 |
综合悬挂载荷 | DevID.6.2 | N | 小数 | 1 | |
不均衡张力差 | DevID.6.3 | N | 小数 | 1 | |
传感器的原始拉力值 | DevID.6.4.N | N | 小数 | 1 | |
传感器的绝缘子串风偏角 | DevID.6.5.N | ° | 小数 | 2 | |
传感器的绝缘子串偏斜角 | DevID.6.6.N | ° | 小数 | 2 | |
说明:N为传感器序号 | |||||
导线风偏 | 风偏角 | DevID.7.1 | ° | 小数 | 2 |
偏斜角 | DevID.7.2 | ° | 小数 | 2 | |
最小电气间隙 | DevID.7.3 | m | 小数 | 3 | |
导线舞动 特征量 | 舞动幅值 | DevID.8.1.N | m | 小数 | 3 |
垂直舞动幅值 | DevID.8.2.N | m | 小数 | 3 | |
水平舞动幅值 | DevID.8.3.N | m | 小数 | 3 | |
舞动椭圆倾斜角 | DevID.8.4.N | ° | 小数 | 2 | |
舞动频率 | DevID.8.5.N | Hz | 小数 | 2 | |
说明:N为舞动球序号 | |||||
现场污秽度 | 等值附盐密度,即盐密 | DevID.9.1 | mg/cm | 小数 | 3 |
不溶物密度,即灰密 | DevID.9.2 | mg/cm | 小数 | 3 | |
日最高温度 | DevID.9.3 | ℃ | 小数 | 1 | |
日最低温度 | DevID.9.4 | ℃ | 小数 | 1 | |
日最大湿度 | DevID.9.5 | %RH | 整数 | ||
日最小湿度 | DevID.9.6 | %RH | 整数 | ||
微风振动波形信号 | 微风振动信号 | DevID.10.1.N | με | 小数 | 1 |
说明:N为微风振动球序号 | |||||
导地线舞动轨迹 | X方向相对位移量 | DevID.11.1.N | m | 小数 | 3 |
Y方向相对位移量 | DevID.11.2.N | m | 小数 | 3 | |
Z方向相对位移量 | DevID.11.3.N | m | 小数 | 3 | |
说明:N为舞动球序号 |
3 科蓝通信
服务器地址:科蓝通信服务器的地址。
服务端口:科蓝通信服务器的服务端口。

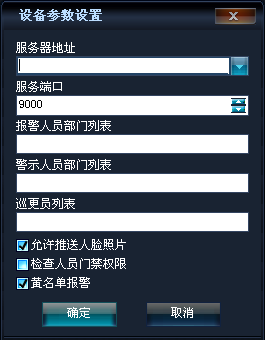

4 Face++(旷视)
服务器地址:Face++人脸识别服务器的地址。
服务端口:Face++人脸识别服务器的服务端口。
报警人员部门列表:报警人员在Face++人脸识别系统里的人员部门名称列表,在平台做检测人脸识别报警用。
警示人员部门列表:警示人员在Face++人脸识别系统里的人员部门名称列表,在平台做检测人脸识别警示用。
巡更员列表:巡更员在Face++人脸识别系统里的人员编号列表,在平台做在线巡更用。
允许推送人脸照片:是否允许推人脸识别照片和抓拍照片。
检查人员门禁权限:是否检查人员有门禁权限,没有门禁权限,则事件内容为非法人脸识别。
允许陌生人自动入库:该人脸识别服务器是否允许陌生人自动入库。
黄名单报警:黄名单库是否作为报警库使用,否则作为警示库使用。
集成平台在19000端口开启服务,接收Face++人脸识别服务器通过识别回调地址推送的识别结果。

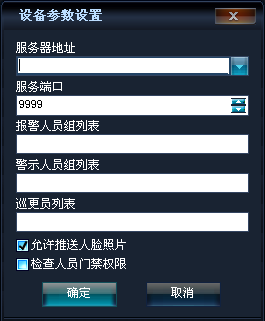

5 比特大陆
服务器地址:比特大陆人脸识别服务器的地址。
服务端口:接收比特大陆数据的网络端口。
报警人员组列表:报警人员在比特大陆人脸识别系统里的人员组名称列表,在平台做检测人脸识别报警用。
警示人员组列表:警示人员在比特大陆人脸识别系统里的人员组名称列表,在平台做检测人脸识别警示用。
巡更员列表:巡更员在比特大陆人脸识别系统里的人员编号列表,在平台做在线巡更用。
允许推送人脸照片:是否允许推人脸识别照片和抓拍照片。
检查人员门禁权限:是否检查人员有门禁权限,没有门禁权限,则事件内容为非法人脸识别。
6 新大陆
通讯串口:与读码器通讯的串口。
通讯波特率:与读码器通讯的串口波特率。
7 罗拉
服务端口:平台接收闸机数据的网络端口。

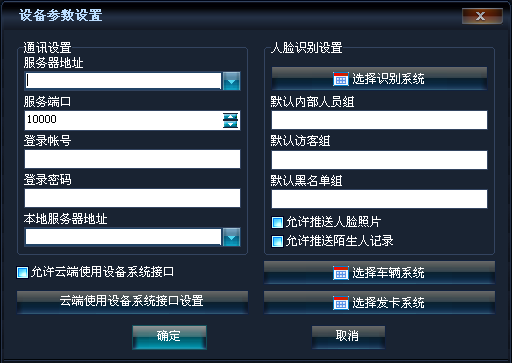

8 云访客
服务器地址:云访客云服务的服务器地址。
服务端口:云访客云服务的服务端口。
登录帐号:平台连接云访客云服务时所使用的登录帐号。
登录密码:平台连接云访客云服务时所使用的登录密码。
本地服务器地址:云访客本地备用服务器的地址。
选择识别系统:选择云访客使用的人脸识别系统。
默认内部人员组:默认的人脸识别内部人员组。
默认访客组:默认的人脸识别访客组。
默认黑名单组:默认的人脸识别黑名单组。
允许推送人脸照片:是否允许推人脸抓拍照片。
允许推送陌生人记录:是否允许推陌生人记录。
允许云端使用系统接口:是否允许云端使用设备系统接口。
云端使用设备系统接口设置:设置允许云端使用的设备系统接口。
选择车辆系统:选择云访客使用的车辆系统。
选择发卡系统:选择云访客使用的发卡系统。
9 日本三菱
服务器地址:梯控的服务器地址。
服务端口:梯控的服务端口。

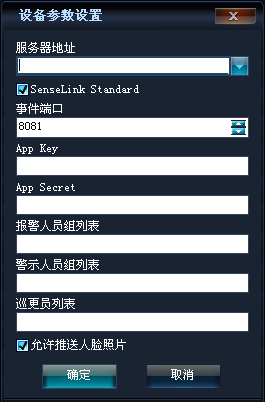

10 SenseLink(商汤)
服务器地址:SenseLink人脸识别服务器的地址。
SenseLink Standard:SenseLink是否为Standard版本,用来区分SenseLink的Standard版或者Enterprise版。
事件端口/服务端口: SenseLink Standard版时为平台接收SenseLink人脸识别服务器推送事件的服务端口;SenseLink Enterprise版时为SenseLink人脸识别服务器的服务端口。
App Key:登录SenseLink人脸识别服务器的App Key。
App Secret:登录SenseLink人脸识别服务器的App Secret。
报警人员组列表:报警人员在SenseLink人脸识别系统里的人员组名称列表,在平台做检测人脸识别报警用。
警示人员组列表:警示人员在SenseLink人脸识别系统里的人员组名称列表,在平台做检测人脸识别警示用。
巡更员列表:巡更员在SenseLink人脸识别系统里的人员编号列表,在平台做在线巡更用。
允许推送人脸照片:是否允许推人脸识别照片和抓拍照片。
11 SenseNebula-M (商汤)
服务器地址:SenseNebula-M人脸识别服务器的地址。
登录帐号:平台连接SenseNebula-M人脸识别服务器时所使用的登录帐号。
登录密码:平台连接SenseNebula-M人脸识别服务器时所使用的登录密码。
比对阈值:人脸比对成功的阈值。
警示人员库列表:警示人员在SenseNebula-M人脸识别系统里的人员库名称列表,在平台做检测人脸识别警示用。
巡更员列表:巡更员在SenseNebula-M人脸识别系统里的人员编号列表,在平台做在线巡更用。
允许推送人脸照片:是否允许推人脸识别照片和抓拍照片。

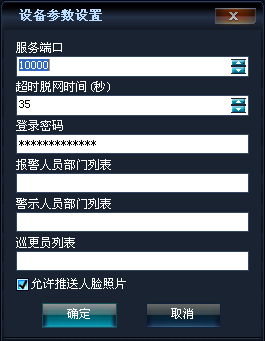

12 Oftoo
服务端口:平台接收Oftoo设备数据的网络端口。
超时脱网时间(秒):设备超时脱网的时间。为0时,不检测是否脱网。
登录密码:Oftoo设备连接平台时所使用的登录密码。
报警人员部门列表:报警人员在Oftoo人脸识别系统里的人员部门名称列表,在平台做检测人脸识别报警用。
警示人员部门列表:警示人员在Oftoo人脸识别系统里的人员部门名称列表,在平台做检测人脸识别警示用。
巡更员列表:巡更员在Oftoo人脸识别系统里的人员编号列表,在平台做在线巡更用。
允许推送人脸照片:是否允许推人脸识别照片和抓拍照片。

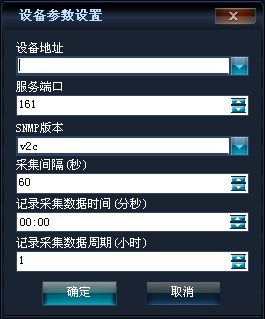

13 SNMP监视
设备地址:设备的地址。
服务端口:设备SNMP的服务端口。
SNMP版本:与设备进行通讯采用的SNMP协议版本。
采集间隔(秒):采集一轮设备数据的时间间隔。
记录采集数据时间(分秒):指定平台在几分几秒定时记录采集数据到历史数据。
记录采集数据周期(小时):指定平台记录采集数据到历史数据的周期,单位为小时;为0时,则不记录到历史数据。
14 流量统计
记录采集数据时间(分秒):指定平台在几分几秒定时记录采集数据到历史数据。
记录采集数据周期(小时):指定平台记录采集数据到历史数据的周期,单位为小时;为0时,则不记录到历史数据。
第十二章 功能设备

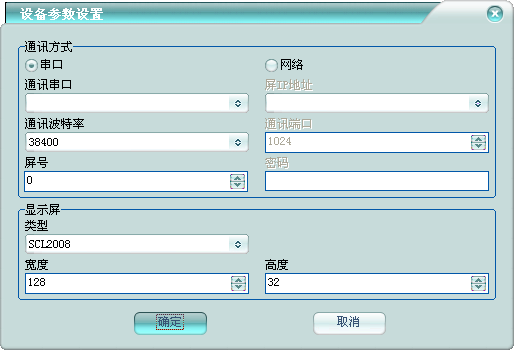

1 深圳励研显示屏
串口:选择与显示屏通讯的串口及波特率。
网络:指定显示屏的IP地址、通讯端口和密码。
屏号:指定要连接的显示屏号。
显示屏:选择显示屏的类型,设置屏的宽度和高度。

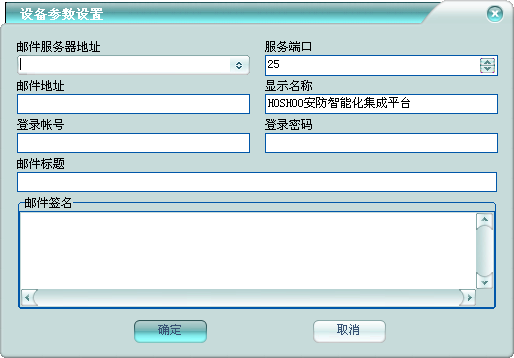

2 邮件服务
邮件服务器地址:指定邮件服务器的地址。
服务端口:指定邮件服务器的服务端口。
邮件地址:指定发送邮件帐户的邮箱地址。
显示名称:指定发送邮件时发送人的显示名称。
登录帐号:指定登录邮件服务器的帐号名称。
登录密码:指定登录邮件服务器的密码。
邮件标题:指定发送邮件里的默认邮件标题。
邮件签名:指定发送邮件里的邮件签名,在发送的时候,将自动添加到邮件末尾。@LOGO:标记可以指定Logo文件。

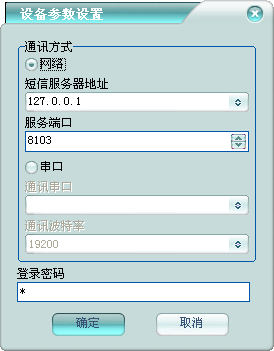

3 短信服务
网络:短信服务器所在计算机的地址和服务端口。
串口:选择与短信服务器通讯的串口及波特率。
登录密码:登录短信服务器的密码。

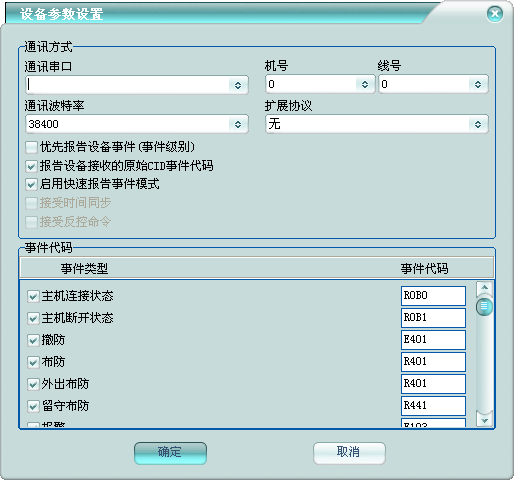

4 虚拟685接收机
通讯串口:与计算机通讯的串口。
通讯波特率:与计算机通讯的串口波特率。
机号:接收机的机号。
线号:接收机里的卡号或者线号。
扩展协议:设置扩展协议类型。无,则为标准685协议;扩展协议,则为在先标准685协议的基础上做了些扩展,支持时间同步、反控和8位用户编号及报告IP等信息。
优先报告设备事件(事件级别):选择该项,则先报告接收到的设备事件,再报告平台生成的事件;不选择,则按事件生成的顺序报告。
报告设备接收的原始CID事件代码:报告的时候采用设备报上来的代码,而不是采用在平台设备的事件代码。
启用快速报告事件模式:启用,则一次报告多条;不启用,一次只一条。
接受时间同步:是否接受第三方应用同步过来的系统时间。
接受反控命令:是否接受第三方应用的反控命令,如布/撤防控制等。
事件代码:设置事件是否报告,及报告的事件代码。
5 IISFREE
服务器地址:IISFREE服务器所在计算机的地址。
联动输出点设备地址为子网号,板号为设备号,点号为回路号。
6 云APP
平台类型:选择云服务的平台类型。
服务器地址:云服务的服务器地址。
服务端口:云服务的服务端口。
登录帐号:平台连接云服务时所使用的登录帐号。
登录密码:平台连接云服务时所使用的登录密码。
反控权限绑定操作员:云服务反控平台时对应的平台API操作员,反控权限为该操作员所拥有的权限。

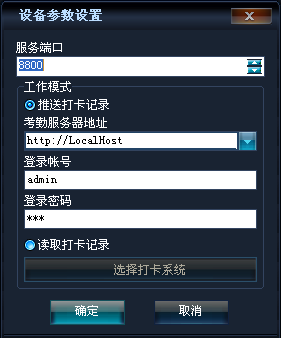

7 考勤服务
服务端口:接收考勤系统数据的网络端口。
推送打卡记录:平台使用推送打卡记录模式时,考勤系统将推送考勤结果。
考勤服务器地址:指定考勤系统服务器的地址。
登录帐号:平台连接考勤系统时所使用的登录帐号。
登录密码:平台连接考勤系统时所使用的登录密码。
读取打卡记录:平台使用读取打卡记录模式时,需选择打卡系统,且考勤系统将不推送考勤结果。

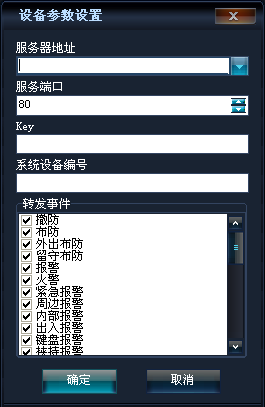

8 Agent Box
服务器地址:Agent Box服务器的地址。
服务端口:Agent Box服务器的服务端口。
Key:平台连接Agent Box时所使用的Key。
系统设备编号:平台对应Agent Box的系统设备编号。
转发事件:选择要进行转发的事件。
第十三章 特种设备
1 川速
主机地址:雷达主机的IP地址。
服务端口:雷达主机的通讯端口。
- 上一篇:没有了!
- 下一篇:功能模块 - 云APP(V2)
