HOSHOO采集信号发布使用手册
版权说明
本手册版权归澳门正版资料免费大全2024年所有。保留一切版权。除了版权法允许的使用方法之外，未经事先许可，任何人不得复制、改编或翻译。
保证说明
本手册所含之内容如有改变，恕不另行通知。澳门正版资料免费大全2024年对由于本手册的错误而引起的损害不承担责任，对由于提供或使用本手册而随带发生的损害亦不承担责任。
商标说明
HOSHOO?是澳门正版资料免费大全2024年的注册商标。Microsoft?是美国Microsoft公司的注册商标。
1.1 安装采集信号发布设备

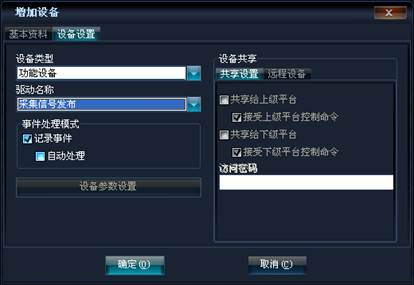

安装集成平台软件后,先运行集成平台软件,在设备管理里添加设备,在设备设置选项页里设备类型选择功能设备,驱动名称选择采集信号发布：
1.2 信号组
管理采集信号发布的信号组。

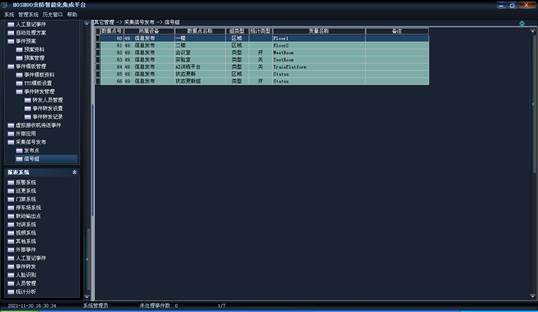

在平台软件中操作面板里的其它管理面板组上，点击【采集信号发布】下【信号组】，功能区将显示信号组数据网格，如下图：
右键菜单，可选择进行增加、修改、删除等操作。
增加信号组:
右键菜单，点击【增加】，将弹出增加信号组框，如下图：
组名称：该信号组的名称，不能为空。
组类型：该信号组的组类型。
统计类型：该信号组为类型组时，对应的统计类型。
变量名称：该信号组对应的html元素ID。
可录入信号组备注。
1.3 发布点
管理采集信号发布的发布点。

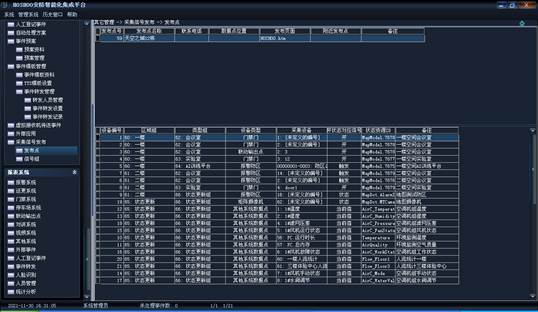

在平台软件中操作面板里的其它管理面板组上，点击【采集信号发布】下【发布点】，功能区将显示发布点数据网格，如下图：
分上下两部分，上面为发布点列表，下面为当前选中发布点的设备列表。
l 发布点资料
右键菜单，可选择进行增加、修改、删除等操作，也可对发布点进行查看发布信息控制。
增加发布点:

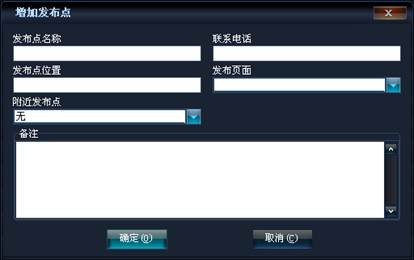

右键菜单，点击【增加】，将弹出增加信号组框，如下图：
发布点名称：该发布点的名称，不能为空。
发布页面：该发布点对应的页面，页面的物理位置为安装目录下的Web\SSP路径里。
附近发布点：该发布点附近的发布点。
可录入发布点的联系信息及发布点备注。
l 设备资料
右键菜单，可选择进行增加、修改、删除等操作。
增加设备:

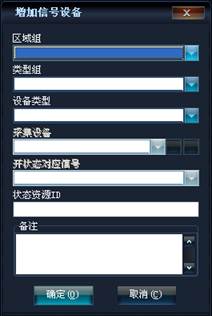

右键菜单，点击【增加】，将弹出增加信号设备框，如下图：
区域组：该设备对应的区域组。
类型组：该设备对应的区域组。
设备类型：该设备对应的点位类型。
采集设备：该设备对应的采集点位。
开状态对应信号：该设备的开对应信号类型，当为状态或者值时，将不做统计而是只进行状态或者值发布。
状态资源ID：该设备对应的html元素ID或者其它资源ID。
可录入设备备注。
2 演示页面
集成平台打包了demo页面可供演示用，发布了开关统计、环境采集、空调采集、人流统计、人脸识别数据。
为方便演示，人流统计可通过报警防区触发报警来进行采集。环境采集使用其他系统的SNMP监视驱动获取电脑的运行时长和总内存大小。如下图：
演示配置中的变量名称/状态资源ID为html中的实际元素或者资源名称，必须保持一致且大小写完全相同。

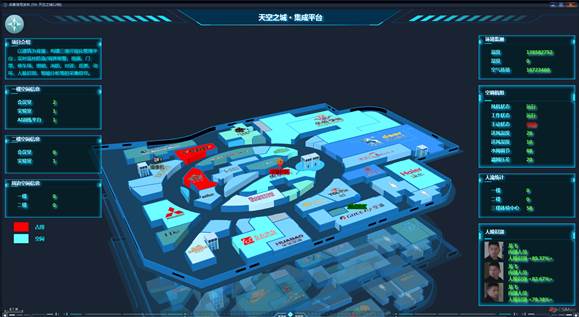

演示页面显示效果：
2.1 信号组
配置说明：
序号 | 数据点名称 | 组类型 | 统计类型 | 变量名称 |
1 | 一楼 | 区域 | Floor1 | |
2 | 二楼 | 区域 | Floor2 | |
3 | 会议室 | 类型 | 开 | MeetRoom |
4 | 实验室 | 类型 | 关 | TestRoom |
5 | AI训练平台 | 类型 | 关 | TrainPlatform |
5 | 状态更新 | 区域 | Status | |
6 | 状态更新组 | 类型 | 开 | Status |

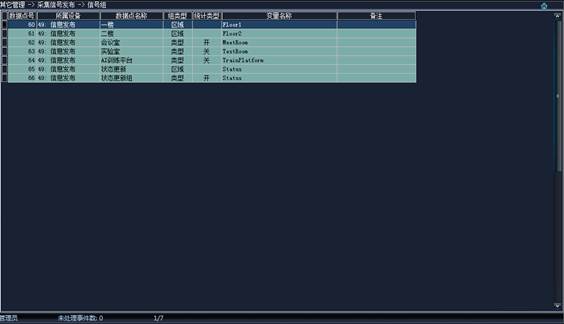

配置示例：
2.2 发布点
发布页面为demo(ESMap).htm。
集成平台打包了demo页面可供演示用。
信号设置配置说明：
序号 | 区域组 | 类型组 | 设备类型 | 采集设备 | 开状态对应信号 | 状态资源ID | 备注 |
1 | 一楼 | 会议室 | 门禁门 | 1号门 | 开 | MapModel.76787 | 一楼空闲会议室 |
2 | 一楼 | 会议室 | 门禁门 | 2号门 | 开 | MapModel.76789 | 一楼空闲会议室 |
3 | 一楼 | 会议室 | 联动输出点 | 闸机进 | 开 | MapModel.76783 | 一楼空闲会议室 |
4 | 一楼 | 实验室 | 门禁门 | HOSHOO正门 | 开 | MapModel.76778 | 一楼空闲实验室 |
5 | 一楼 | AI训练平台 | 报警防区 | 办公室按钮 | 触发 | MapModel.76757 | 一楼空闲AI训练平台 |
6 | 二楼 | 会议室 | 报警防区 | 公司大门 | 触发 | MapModel.76767 | 二楼空闲会议室 |
7 | 二楼 | 会议室 | 报警防区 | 测试 | 触发 | MapModel.76794 | 二楼空闲会议室 |
8 | 二楼 | 实验室 | 门禁门 | door1 | 开 | MapModel.76799 | 二楼空闲实验室 |
9 | 状态更新 | 状态更新组 | 报警防区 | 展厅 | 状态 | MapDot.AlarmZone.Test | 地图测试防区 |
10 | 状态更新 | 状态更新组 | 其他系统数据点 | PC.运行时长 | 当前值 | Temperature | 环境监测温度 |
11 | 状态更新 | 状态更新组 | 其他系统数据点 | PC.总内存 | 当前值 | AirQuality | 环境监测空气质量 |
12 | 状态更新 | 状态更新组 | 其他系统数据点 | 1#温度 | 当前值 | AirC_Temperature | 空调机组温度 |
13 | 状态更新 | 状态更新组 | 其他系统数据点 | 1#湿度 | 当前值 | AirC_Humidity | 空调机组湿度 |
14 | 状态更新 | 状态更新组 | 其他系统数据点 | 1#风机手动状态 | 当前值 | AirC_Mode | 空调机组手动状态 |
15 | 状态更新 | 状态更新组 | 其他系统数据点 | 1#风机运行状态 | 当前值 | AirC_FanStatus | 空调机组风机状态 |
16 | 状态更新 | 状态更新组 | 其他系统数据点 | 1#风机故障状态 | 当前值 | AirC_WorkStatus | 空调机组工作状态 |
17 | 状态更新 | 状态更新组 | 其他系统数据点 | 1#水阀调节 | 当前值 | AirC_WaterValve | 空调机组水阀调节 |
18 | 状态更新 | 状态更新组 | 其他系统数据点 | 1#滤网压差 | 当前值 | AirC_PressureDifference | 空调机组滤网压差 |
19 | 状态更新 | 状态更新组 | 监控摄像机 | 大门门口外 | 状态 | MapDot.MTCamera1 | 地图摄像机 |
20 | 状态更新 | 状态更新组 | 其他系统数据点 | 一楼人流统计 | 当前值 | Flow_Floor1 | 人流统计一楼 |
21 | 状态更新 | 状态更新组 | 其他系统数据点 | 三楼体验中心人流统计 | 当前值 | Flow_Floor3 | 人流统计三楼体验中心 |
22 | 状态更新 | 状态更新组 | 报警防区 | 防区3 | 状态 | MapDot.AlarmZone1 | 地图报警防区 |

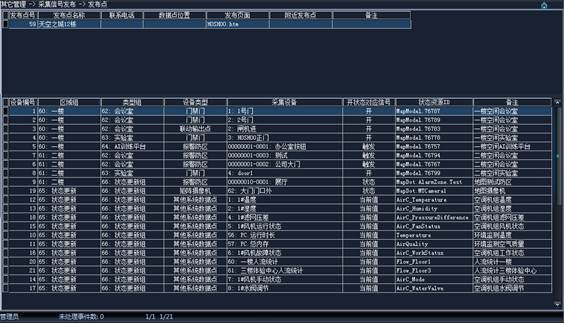

配置示例：
3 开发者文档
集成平台接口分两部分：html js函数和集成平台回调函数。
3.1 html js函数
html js函数是集成平台将数据发布到html页面里调用的js函数。
html js函数列表：
函数 | 函数名 |
参数值 | |
说明 | |
背景颜色 | OL_ UpdateBackgroundColor (color) |
color: 背景颜色，类型为字符串。形如#000000。 | |
使用跟集成平台一样的背景颜色。 | |
数据更新 | OL_ShowData(resId, data) |
resId：html元素ID或者其它资源ID，类型为字符串。类型组统计结果时对应区域组变量名_类型组变量名；区域组统计结果时对应区域组变量名，附近发布点则在前面加上Near_；其它情况时对应设备状态资源ID。 data：数据内容，类型为字符串。 | |
统计结果、状态、值更新都使用该函数。 | |
开关状态更新 | OL_ShowOnOff (resId, bOn) |
resId：html元素ID或者其它资源ID，类型为字符串。对应设备状态资源ID。 bOn：开关状态，类型为布尔型。true开，false为关。 | |
开关状态更新使用该函数。 | |
推送事件 | OL_PushEvent (objEvent) |
objEvent：事件内容，类型为对象。 { Kind: X, //类型标识0: 自动处理 1: 非自动处理 2: 手动处理 3: 手动触发联动 EventTime: “X”, //事件时间 yyyy-mm-dd hh:nn:ss EventGUID: “X”, //事件唯一ID EventType: X, //事件类型 EventText: “X”, //事件内容 ProcResult: { //处理结果，手动处理时有该内容 ProcResult: “X”, //处理结果 PreResult: “X”, //预处理结果 Note: “X”, //备注 OperName: “X” //处理人 }, DotType: X, //点位类型
//报警系统开始 ClientID: “X”, //用户编号 ZoneNo: X, //防区编号 AlarmType: X, //报警事件类别 ClientStatus: X, //之前用户状态 AlarmZoneID: “X”, //防区号 UserID: X, //使用者编号 ExtraMsg: “X”, //补充事件描述 //报警系统结束
//系统事件开始 SysMsg: “X”, //事件描述 //系统事件结束
//巡更系统开始 PatrolDotID: X, //巡更点号 PatrolManID: X, //巡更员号 PatrolDotStatus: X, //巡更状态 //巡更系统结束
//门禁系统开始 ACDoorNo: X, //门禁门号 ACUserNo: “X”, //使用者号 ACUserName: “X”, //使用者名称 ACDetail: “X”, //事件详情 ACStatus: X, //门状态 ACEventDesc: “X”, //使用者部门 //门禁系统结束
//停车场系统开始 PKDoorNo: X, //道闸编号 PKUserNo: “X”, //使用者号 PKUserName: “X”, //使用者名称 PKDetail: “X”, //事件详情 PKStatus: X, //道闸状态 PKEventDesc: “X”, //使用者部门 //停车场系统结束
//对讲系统开始 ICPhoneNo1: X, //主叫对讲机号 ICPhoneNo2: X, //被叫对讲机号 ICDetail: “X”, //事件详情 ICStatus: X, //对讲状态 //对讲系统结束
//视频系统开始 VSEventDot: “X”, //事件点 VSEventText: “X”, //事件详情 VSEventDesc: “X”, //事件描述 //视频系统结束
//其他系统开始 OSNo: X, //数据点号 OSEventText: “X”, //事件内容 OSEventDesc: “X”, //事件描述 OSUserNo: “X”, //使用者号 OSUserName: “X”, //使用者名称 OSEventSpecLinkDesc: “X”, //特殊联动描述 OSUserNo2: “X”, //使用者号2 //其他系统结束
//外部事件点开始 ExtEventDot: “X”, //事件点 ExtEventText: “X”, //事件详情 ExtEventDesc: “X”, //事件描述 //外部事件点结束
//定时器开始 TimerID: X, //定时器号 TimerEventText: “X”, //事件内容 //定时器结束
RecordEvent: true, //是否记录事件
//事件扩展才有开始 OnlyStatus: false, //是否仅状态 AutoProcess: false, //是否自动处理 //其他系统才有开始 OSEventTag: X, //事件标志 OSExtData: “X”, //扩展事件数据 OSExtJsonData: “X”, //扩展事件json数据 OSEventTag2: X, //事件标志2 OSEventTag3: X, //事件标志3 //其他系统才有结束 MsgOnOff: “X”, //事件特殊标记 MsgExtJson: { //事件图片 Pictures: [{ PictureNameType: X, //图片名称类型 0: 无 1: 识别照片 2: 抓拍照片 3: 场景图片 4: 视频抓拍 5: 识别图片 6: 抓拍图片 PictureType: X, //图片类型 FileName: “X”, //图片文件名/URL DeviceID: X, //通讯设备ID PictureInfo: “X”, //图片相关信息，如人脸相似度 }] }, MsgJson: { //事件扩展对象数据 DataType: X; //数据类型 0: 其他系统数据1: 雷达数据 Data: “X”; //其他系统数据时为字符串, 雷达数据为对象 } // //事件扩展才有结束 } | |
接收仅状态事件及处理后将进行推送。 | |
推送事件扩展 | OL_PushEventEx (objEvent) |
objEvent：事件内容，类型为对象。详细见上面的“推送事件”里的objEvent定义。 | |
接收到任何事件都进行推送。 | |
推送状态 | OL_HookStatus(objStatus) |
objStatus：点位状态，类型为对象。 { DataType: X, //数据类型 0: 点位状态 1: 点位值 2: 报警防区布/撤防 DotType: X, //点位类型 DotID: “X”, //点位编号 Status: “X”, //当前状态/值 [DataType为3时0: 撤防 1: 布防] OldStatus: “X”, //之前状态 } | |
状态改变或者采集值变化时推送。 |
3.2 集成平台回调函数
集成平台回调函数是html js回调集成平台功能的函数，该函数为OL_CallBack(tag, data)。tag为功能名，data为参数，data为字符串时，各子参数以回车符\r(字符值为13)来分隔。函数通过变量OL_CallBack_Return返回函数值，无返回值则OL_CallBack_Return为undefined。
回调函数功能列表（点位资源ID为集成平台中信号设备配置对应的状态资源ID）：
功能 | 功能名 |
参数值 | |
返回值 | |
加载完成 | LoadComplete |
json字符串 { "PushEvent": true, //启用推送事件 "PushEventEx": true, //启用推送事件扩展 "HookStatus": true, //启用推送状态 "WebGL": false //是否有使用WebGL，如三维地图 } | |
无返回值 | |
右键菜单 | RightClick |
json字符串 { "MTMonitorArray": true, //显示“监控监视器阵列”菜单项 } | |
无返回值 | |
点位右键菜单 | DotRightClick |
字符串 参数1：点位资源ID 参数2：true: 显示“电子地图”菜单项；false: 不显示“电子地图”菜单项 | |
无返回值 | |
点位点击 | DotClick |
字符串 参数1：点位资源ID | |
无返回值 | |
显示点位详细信息 | DotShowHint |
字符串 参数1：点位资源ID | |
无返回值 | |
报警系统控制 | ControlAlarmSystem |
字符串 参数1：点位资源ID | |
无返回值 | |
点位控制 | Control |
字符串 参数1：点位资源ID 参数2：控制值 参数3：控制参数1 参数4：控制参数2 参数5：控制参数3 | |
无返回值 | |
点位点联动 | DotLink |
字符串 参数1：点位资源ID | |
无返回值 | |
点位点控制 | DotCtrl |
字符串 参数1：点位资源ID 参数2：点控制序号（1-10） | |
无返回值 | |
点位录像回放 | RecordPlayBack |
字符串 参数1：点位资源ID 参数2：参考时间节点（yyyy-mm-dd hh:nn:ss) | |
无返回值 | |
点位人工登记事件 | ManualRecordEvent |
字符串 参数1：点位资源ID | |
无返回值 | |
显示电子地图 | GotoMap |
字符串 参数1：电子地图ID | |
无返回值 | |
跳转发布点 | GotoSSPPage |
字符串 参数1：发布点号 | |
无返回值 | |
查看点位联动设置 | ViewLinkConfig |
字符串 参数1：点位资源ID | |
无返回值 | |
查看点位事件报表 | ShowEventChart |
字符串 参数1：点位资源ID | |
无返回值 | |
查看点位人工登录事件报表 | ShowManualRecordEventChart |
字符串 参数1：点位资源ID | |
无返回值 | |
显示点位电子地图 | ShowMap |
字符串 参数1：点位资源ID | |
无返回值 | |
获取取点位详细信息 | GetDotInfo |
字符串 参数1：点位资源ID | |
字符串 点位详细信息 | |
查询数据库 | QueryDB |
json字符串 { "SQL": “X”, //SQL语句，只支持查询 "FromExtDB": false, //是否从外部数据库查询 "Page": X, //页码, 从第几页开始，第一页为1，默认为1 "Size": X //记录数，默认为100 } | |
对象 { Result: true, //是否成功 Page: X, //查询页码 Size: X, //实际每页查询数量 Records : [{ //行记录对象数组，含字段名和字段内容 }] } | |
取事件图片路径 | GetEventPicture |
字符串 参数1：图片类型 参数2：图片文件名/URL 参数3：通讯设备ID | |
字符串 图片路径 | |
窗口边框切换 | WindowBorderSwitch |
无参数 | |
无返回值 | |
关闭窗口 | CloseWindow |
无参数 | |
无返回值 | |
获取窗口是否有边框 | GetWindowIsNoBorder |
无参数 | |
布尔型 true: 无边框；false: 有边框。 |
3.3 点位类型
序号 | 类型值 | 点位名称 |
1 | 0 | 报警用户 |
2 | 1 | 报警防区 |
3 | 2 | 巡更点 |
4 | 3 | 门禁门 |
5 | 4 | 停车场道闸 |
6 | 5 | 监控摄像机 |
7 | 6 | 联动输出点 |
8 | 7 | 对讲机 |
9 | 8 | 视频摄像机 |
10 | 9 | 其他系统数据点 |
11 | 10 | 定时器 |
12 | 11 | 外部事件点 |
13 | 12 | 地图关联点 |
14 | 13 | 外部应用 |
15 | -1 | 系统事件 |
3.4 事件类型
序号 | 事件值 | 系统类型 | 事件内容 |
1 | 0 | 报警系统 | 撤防 |
2 | 1 | 报警系统 | 布防 |
3 | 2 | 报警系统 | 外出布防 |
4 | 3 | 报警系统 | 留守布防 |
5 | 4 | 报警系统 | 报警 |
6 | 5 | 报警系统 | 火警 |
7 | 6 | 报警系统 | 紧急报警 |
8 | 7 | 报警系统 | 周边报警 |
9 | 8 | 报警系统 | 内部报警 |
10 | 9 | 报警系统 | 出入报警 |
11 | 10 | 报警系统 | 键盘报警 |
12 | 11 | 报警系统 | 挟持报警 |
13 | 12 | 报警系统 | 防拆报警 |
14 | 13 | 报警系统 | 医疗救助报警 |
15 | 14 | 报警系统 | 报警恢复 |
16 | 15 | 报警系统 | 故障 |
17 | 16 | 报警系统 | 未准备 |
18 | 17 | 报警系统 | 防区旁路 |
19 | 18 | 报警系统 | 防区禁用 |
20 | 19 | 报警系统 | 旁路恢复 |
21 | 20 | 报警系统 | 用户联机 |
22 | 21 | 报警系统 | 用户脱机 |
23 | 22 | 报警系统 | 防区布防 |
24 | 23 | 报警系统 | 防区撤防 |
25 | 24 | 报警系统 | 防拆恢复 |
26 | 25 | 报警系统 | 故障事件 |
27 | 26 | 报警系统 | 故障恢复 |
28 | 51 | 报警系统 | 未及时布防 |
29 | 52 | 报警系统 | 提早撤防 |
30 | 27 | 报警系统 | 用户信息 |
31 | 54 | 报警系统 | 交流电故障 |
32 | 55 | 报警系统 | 交流电故障恢复 |
33 | 56 | 报警系统 | 电池故障 |
34 | 57 | 报警系统 | 电池故障恢复 |
35 | 58 | 报警系统 | 定期测试 |
36 | 28 | 系统事件 | 主机脱机 |
37 | 29 | 系统事件 | 主机联机 |
38 | 30 | 系统事件 | 系统信息 |
39 | 31 | 巡更系统 | 巡更正常 |
40 | 32 | 巡更系统 | 巡更不正常 |
41 | 33 | 巡更系统 | 巡更无效 |
42 | 34 | 巡更系统 | 巡更超时 |
43 | 35 | 门禁系统 | 门禁开门 |
44 | 36 | 门禁系统 | 门禁关门 |
45 | 37 | 门禁系统 | 门禁非法 |
46 | 38 | 门禁系统 | 门禁报警 |
47 | 39 | 门禁系统 | 门禁恢复 |
48 | 40 | 门禁系统 | 门禁信息 |
49 | 41 | 门禁系统 | 门禁警告 |
50 | 42 | 停车场系统 | 停车场开闸 |
51 | 43 | 停车场系统 | 停车场关闸 |
52 | 44 | 对讲系统 | 对讲正常 |
53 | 45 | 对讲系统 | 对讲呼叫 |
54 | 46 | 对讲系统 | 对讲接通 |
55 | 47 | 对讲系统 | 对讲信息 |
56 | 48 | 视频系统 | 视频事件 |
57 | 49 | 其他系统 | 其他系统事件 |
58 | 50 | 外部事件 | 外部事件 |
59 | 53 | 定时器 | 定时器触发 |
60 | 59 | 全部系统 | 人工登记事件 |
3.5 点位状态
3.5.1 报警用户状态
序号 | 状态值 | 状态名称 |
1 | 0 | 未知 |
2 | 1 | 禁用 |
3 | 2 | 撤防 |
4 | 3 | 外出布防 |
5 | 4 | 留守布防 |
6 | 5 | 报警 |
7 | 6 | 未准备 |
8 | 7 | 布防 |
9 | 8 | 脱机 |
3.5.2 报警防区状态
序号 | 状态值 | 状态名称 |
1 | 0 | 未知 |
2 | 1 | 正常 |
3 | 2 | 禁用 |
4 | 3 | 旁路 |
5 | 4 | 报警 |
6 | 5 | 未准备 |
7 | 6 | 故障 |
8 | 7 | 布防 |
3.5.3 巡更点状态
序号 | 状态值 | 状态名称 |
1 | 0 | 未知 |
2 | 1 | 不活动 |
3 | 2 | 等待 |
4 | 3 | 活动 |
5 | 4 | 正常 |
6 | 5 | 超时 |
7 | 6 | 提前 |
8 | 7 | 迟到 |
3.5.4 门禁门状态
序号 | 状态值 | 状态名称 |
1 | 0 | 未知 |
2 | 1 | 打开 |
3 | 2 | 关闭 |
4 | 3 | 非法刷卡 |
5 | 4 | 报警 |
6 | 5 | 报警恢复 |
7 | 6 | 警告 |
8 | 7 | 信息 |
3.5.5 停车场道闸状态
序号 | 状态值 | 状态名称 |
1 | 0 | 未知 |
2 | 1 | 打开 |
3 | 2 | 关闭 |
3.5.6 联动输出点状态
序号 | 状态值 | 状态名称 |
1 | 0 | 未知 |
2 | 1 | 亮 |
3 | 2 | 灭 |
4 | 3 | 慢闪 |
5 | 4 | 快闪 |
3.5.7 对讲机状态
序号 | 状态值 | 状态名称 |
1 | 0 | 正常 |
2 | 1 | 主叫 |
3 | 2 | 被叫 |
4 | 3 | 主叫接通 |
5 | 4 | 被叫接通 |
6 | 5 | 信息 |
3.6 点位控制
3.6.1 报警用户控制
序号 | 控制值 | 控制名称 |
1 | 1 | 外出布防 |
2 | 2 | 留守布防 |
3 | 3 | 撤防 |
4 | 4 | 旁路未准备防区 |
5 | 5 | 禁用主机 |
6 | 6 | 启用主机 |
7 | 7 | 消音 |
8 | 8 | 消警 |
9 | 101 | 禁用 |
10 | 102 | 正常 |
11 | 201 | 显示未准备防区 |
12 | 202 | 刷新防区状态 |
3.6.2 报警防区控制
序号 | 控制值 | 控制名称 |
1 | 1 | 禁用 |
2 | 2 | 正常 |
3 | 3 | 旁路 |
4 | 4 | 解除旁路 |
5 | 5 | 强制恢复 |
6 | 6 | 防区布防 |
7 | 7 | 防区撤防 |
3.6.3 门禁门控制
序号 | 控制值 | 控制名称 |
1 | 1 | 打开 |
2 | 2 | 关闭 |
3 | 3 | 锁定 |
4 | 4 | 解除锁定 |
5 | 5 | 常开 |
6 | 6 | 常闭 |
7 | 7 | 取消常开/闭 |
3.6.5 停车场道闸控制
序号 | 控制值 | 控制名称 |
1 | 1 | 打开 |
2 | 2 | 关闭 |
3 | 3 | 常开 |
4 | 4 | 常闭 |
5 | 5 | 取消常开/闭 |
3.6.6 监控摄像机控制
序号 | 控制值 | 控制名称 | 控制参数1 |
1 | 1 | 视频切换 | 监视器编号 |
2 | 2 | 预置位切换 | 预置位号 |
3 | 6 | 视频抓拍 | 抓拍张数 |
4 | 8 | 回放抓拍 | 抓拍张数 |
5 | 9 | 切换到电视墙 | 监视器编号 |
6 | 10 | 打开声音 | 无 |
7 | 11 | 开始对讲 | 无 |
8 | 13 | 关闭声音 | 无 |
9 | 14 | 停止对讲 | 无 |
10 | 110 | 控制云台 | 整数，从低到高, 第一字节为云台命令类型, 第二字节为云台速度。 云台命令如下: 0: 停止 1: 上 2: 左上 3: 左 4: 左下 5: 下 6: 右下 7: 右 8: 右上 100: 镜头停止 101: 光圈开 OPEN 102: 光圈闭 CLOSE 103: 焦点近 NEAR 104: 焦点远 FAR 105: 焦距长 WIDE 106: 焦距短 ELE 云台速度取值范围: 1-64 |
3.6.7 联动输出点控制
序号 | 控制值 | 控制名称 | 控制参数1 |
1 | 1 | 开 | 无 |
2 | 2 | 关 | 无 |
3 | 3 | 慢闪 | 无 |
4 | 4 | 快闪 | 无 |
5 | 5 | 开N秒 | 整数 |
6 | 6 | 关N秒 | 整数 |
7 | 7 | 工作值 | 整数 |
3.6.8 对讲机控制
序号 | 控制值 | 控制名称 | 控制参数1 |
1 | 1 | 接听 | 无 |
2 | 2 | 监听 | 无 |
3 | 3 | 呼叫 | 无 |
4 | 4 | 挂断 | 无 |
5 | 5 | 广播 | 厂家机号列表，以分号(;)分隔 |
3.6.9 外部应用控制
序号 | 控制值 | 控制名称 |
1 | 1 | 运行 |
