BOSCH 8500报警系统方案

一、概述

二、结构图

三、系统功能

  1、设备管理

  2、报警用户

  3、报警代码

  4、布撤防计划

  5、事件记录

  6、定时布撤防

  7、显示屏显示

  8、APP

  9、数据板显示

  10、自动处理

  11、语音提示

  12、记录推送

一、概述

      智能安防报警系统是同家庭的各种传感器、功能键、探测器及执行器共同构成家庭的安防体系，是家庭安防体系的"大脑"。报警功能包括防火、防盗、煤气泄露报警及紧急求助等功能，报警系统采用先进智能型控制网络技术、由微机管理控制，实现对匪情、盗窃、火灾、煤气、紧急求助等意外事故的自动报警。

BOSCH 8500的特点：

1、最大支持599个防区。

2、一台B951主机可以支持6块B299单防区总线驱动器。

3、主机板载两路独立的SDI2总线端口。

4、每路SDI2总线端口支持多条总线分支。

5、一台B9512G主机可以最大支持59块八防区模块，472个SDI2防区扩充，这些防区可以是一条SDI2总线上，也可以分布在多条SDI2总线上。

6、一台B9512G主机可以最大支持59块八路继电器模块，这些八路继电器模块可以是分布在一条SDI2总线上，也可以分布在多条SDI2总线上。

7、在SDI2总线上可以安装键盘；一台B9512G主机可以最大支持32的键盘 。

8、支持中文触摸屏键盘，中文菜单式编程及触摸屏操作；内置EFID读卡器。

9、中文触摸屏肩膀自带4个防区和1路报警输出，防区数量还可以根据需要通过八防区模块进行扩充，扩充的防区也能在键盘上显示。

10、一台B9521G可以最大支持31的分区。

11、SDI2总线可以直接通过RS485光端机进行光纤传输。

12、B9512G主机可以同时使用SDI2总线和单防区总线。

BOSCH 8500产品优势：

1、4个目的地的高级 报告。

2、每个目的地可选主路径，备份路径或两条路径同时报告。

3、支持GPRS/3G无数据速率。

4、允许不同通信之间的任意组合。

5、支持2条受检测的PSTN。

6、易于安装和配置。

7、支持以SMS（短信）/邮件方式发送个人通知。

8、非常灵活的防区编程，有线防区，无线防区，IP摄像头作为虚拟防区可整合到一个地址范围内。

9、灵活防区电路类型，不同的传感器应用可选无电阻，单电阻和双电阻。

10、双电阻EOL，检测一个防区内传感器报警和防拆。

11、B9521G支持更多分区（32，适用于大型应用）

12、B9512G支持更多总线继电器输出（472路总线输出）

13、使用IP摄像机作为虚拟输出。

14、支持中文触摸盘

15、支持更多分区（32个分区），更多键盘（32个键盘）

16、键盘、总线式继电器输出、防区扩充模块可以共享SDI2总线

17、支持32个门的门禁控制，韦根协议读卡器与生物识别检测

18、键盘控制系统与报警系统联动，开门的同时系统自动撤防。

19、IPP网站下载

20、功能齐全（布防/撤防、控制、旁路）

21、用户管理可以远程添加/删除用户，修改用户密码

22、支持硬件升级

23、支持系统诊断

24、更多用户

25、支持双人确认规则

26、用户可使用门禁卡进行布防和撤防

27、双重身份认证（密码加门禁卡，遥控器）进入高安全性的重要场所

28、无须转换器就可以连接到光纤

29、更灵活的布线类型

30、2条板载独立的SDI2总线

31、一条总线可以连接所有设备

32、强大的系统监控

33、POPEX总线长度更长。

34、更高效的编程方式（直观的APP编程方式、现场有问题时，可以进行远程诊断）。

35、APP或RPS数据库储存所有编程参数，便于管理。

36、80个时间表用于支出智能功能。

37、自定义功能，简单的自动化功能，一个功能键可激活6个动作。

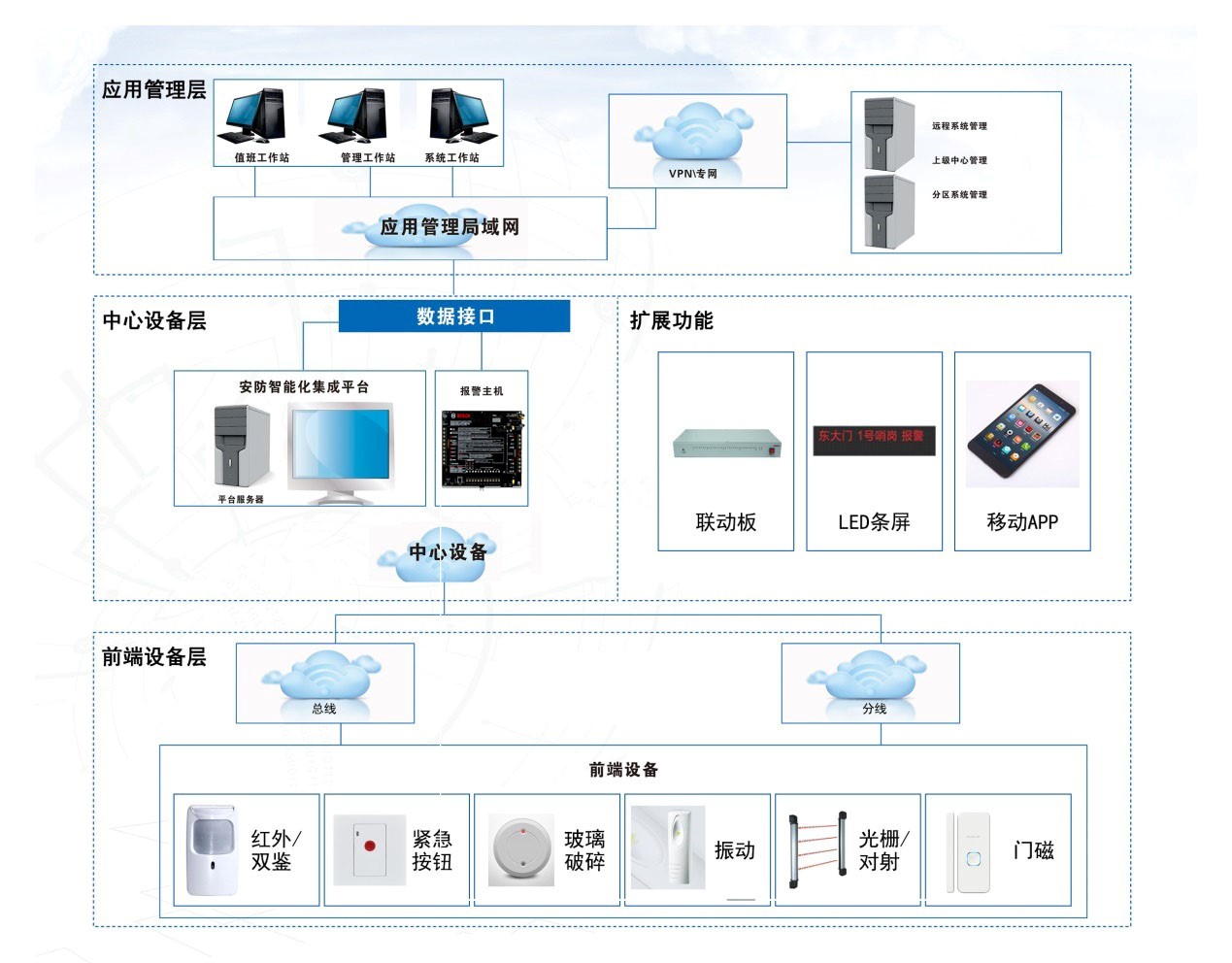

二、结构图

三、系统功能

1、设备管理

      管理平台的设备安装，平台需要管理的设备都在这里进行管理。

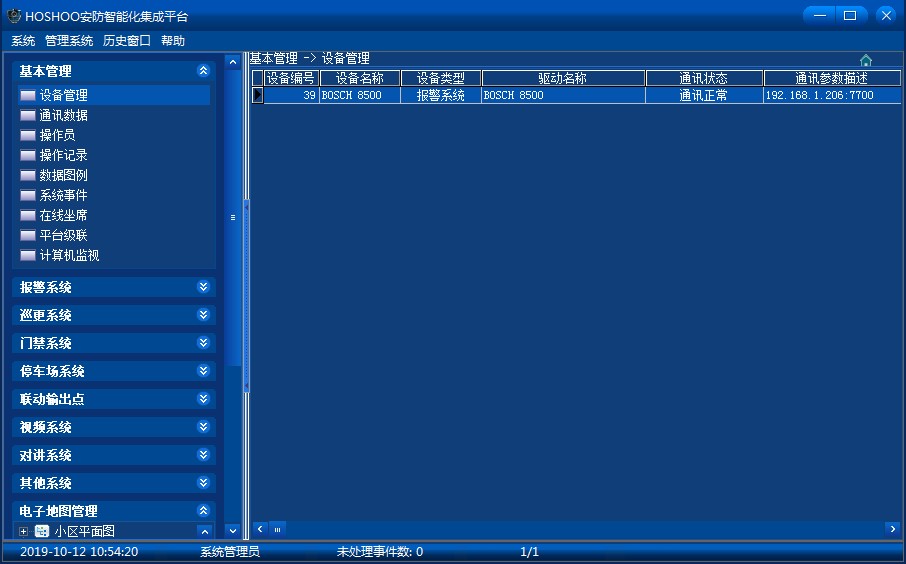

      在平台软件中操作面板里的基本管理面板组上，点击【设备管理】，功能区将显示设备管理数据网格，如下图：

右键菜单，可选择进行增加、修改、删除等操作。

增加设备：

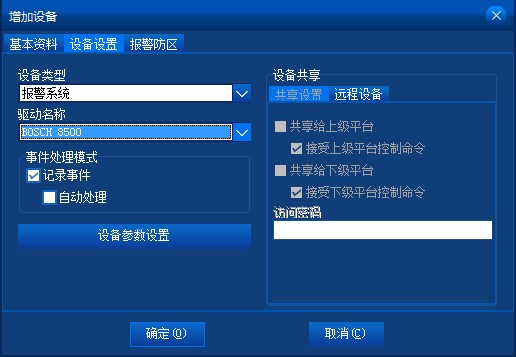

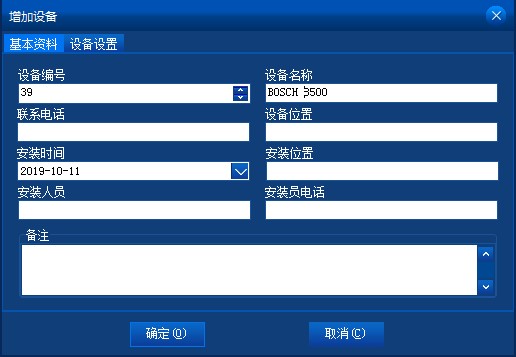

右键菜单，点击【增加】，将弹出增加设备框，如下图：

基本资料

设备编号和设备名称都不允许重复，这些是设备必须的信息。

可录入设备的联系信息和安装人员的相应信息及设备备注。

设备设置

   设备类型：选择报警系统。

   驱动名称：选择BOSCH 8500。

   事件处理模式：可设置该设备的事件是否记录及是否自动处理。以便在多级平台的应用中，对共享设备的事件处理提供灵活的处理模式。

   设备共享：共享给上级平台：将该设备共享给上级平台，以便上级平台通过网络可使用该设备；接受上级平台控制命令，设置是否允许上级平台对设备发送控制命令。共享给下级平台：将该设备共享给下级平台，以便下级平台通过网络可使用该设备；接受下级平台控制命令，设置是否允许下级平台对设备发送控制命令。可设置共享出去时的访问密码，两边密码要一致时，方可访问。对应远程平台共享设备：可使用其他平台的共享设备，选择与本平台连接的远程平台的名称后，再选择该平台的共享的设备，则当前设备为远程平台所对应的共享设备，可通过网络访问这个远程设备。可设置共享设备的访问密码，要与被共享设备设置的访问密码一致时，方可访问。对共享设备提供访问保护。

   设备参数设置：可对设备的参数进行设置，将弹出类似下图的参数设置框：

   主机IP：填写BOSCH 8500报警主机的IP。

   服务端口：选择7700。

   登录密码：填写BOSCH 8500报警主机的密码。

   主机型号：选择购买的主机型号。

2、报警用户

      管理报警系统的用户。

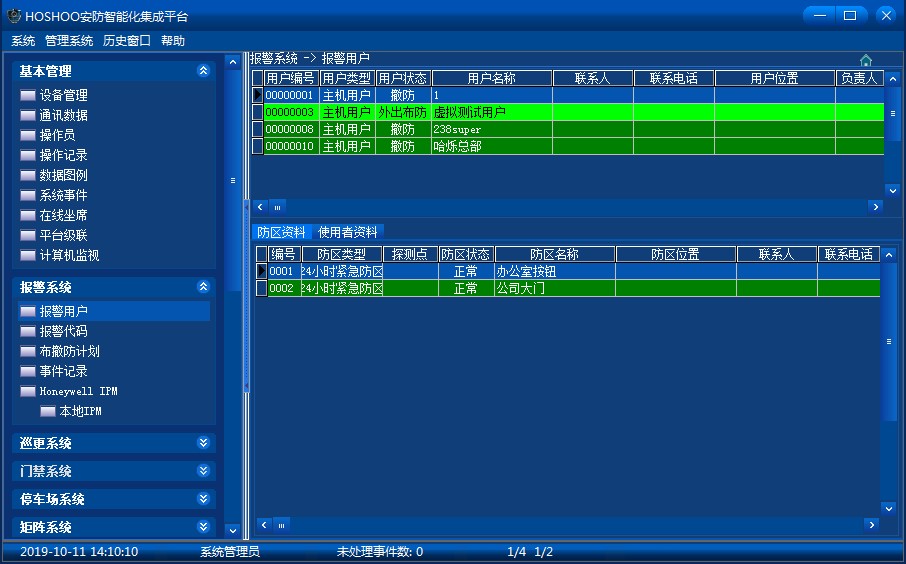

      在平台软件中操作面板里的报警系统面板组上，点击【报警用户】，功能区将显示报警用户数据网格，如下图：

   分上下两部分，上面为用户列表，下面为当前选中用户的防区列表和使用者列表。

用户资料

   用户列表右键菜单，可选择进行增加、修改、删除、排序等操作。

增加报警用户

   右键菜单，点击【增加】，将弹出增加报警用户框，如下图：

用户资料

  用户编号不允许重复，用户名称不允许为空，这些是报警用户必须的信息。

  用户类型：主机用户：对应的报警主机；虚拟用户：对应平台虚拟出来的用户，收平台进行用户控制。如果选择为主机用户，则必须选择其对应的设备及子系统号。

  负责人口令：用来验证负责人身份是否合法。

  网络地址：对应网络主机或者网络模块的地址，有事件上来时，平台通过这个地址来对应到报警用户。

  可录入报警用户的联系信息和主机类型及用户备注。

扩展资料

  对于主机用户，有扩展资料设置。如下图：

   控制密码：控制主机的密码，布防、撤防等控制操作的密码。

   控制地址：控制主机的地址，在一些特殊的设备时需要，一般为IP地址。

   布撤防计划：指定用户的布撤防计划。

   扩展报警代码方案：指定用户使用的扩展报警代码方案，比如使接收机支持4+2等扩展代码。

   主机测试报告间隔(小时)：指定主机定期测试报告的间隔，针对接收机电话线报告增加定期测试检测机制。为0，则不检测。

   当修改报警用户时，还会有防区资料和使用者资料录入。

防区资料

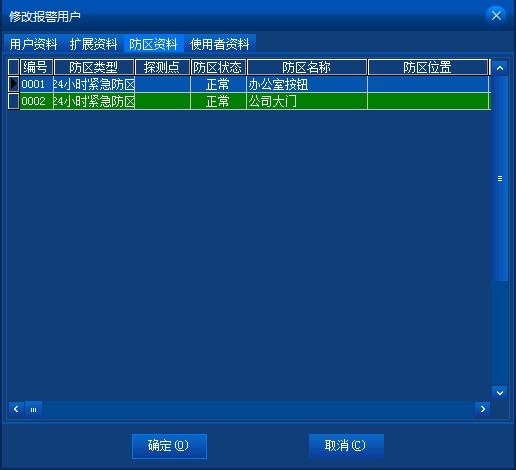

   修改报警用户时，显示防区资料选项页。如下图：

   右键菜单，可选择进行增加、修改、删除等操作。

使用者资料

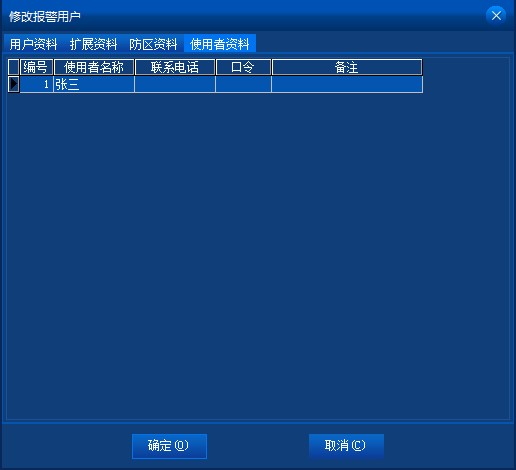

   修改报警用户时，显示使用者资料选项页。如下图：

   管理报警主机的使用者。右键菜单，可选择进行增加、修改、删除等操作。

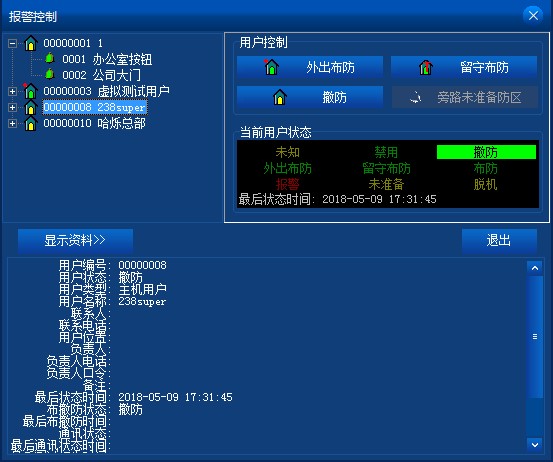

用户控制

   右键菜单，点击【控制】，将弹出增加报警控制框。

   上部的左边区域，显示报警用户树，展开某一用户，为该用户的防区；右边为控制区域，上面为控制功能区，下面为状态区。

   下部为详细资料显示区，用户树中，选择用户，显示该用户的详细资料；选择防区，显示该防区的详细资料。

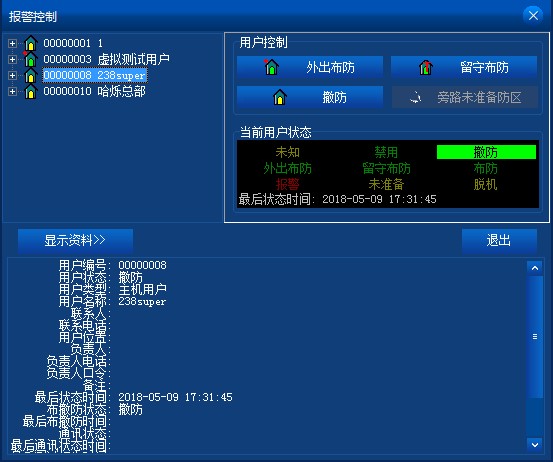

   在用户树中，选中用户后，控制区域显示用户控制。如下图：

  点击相应的控制按钮，即可进行对应的控制操作。

   在用户树中，选中用户下的防区后，控制区域显示防区控制。如下图：

   点击相应的控制按钮，即可进行对应的控制操作。

   用户列表右键菜单，点击【撤防】、【外出布防】、【留守布防】，也可快捷的进行用户控制。

修改用户编号

  右键菜单，点击【修改用户编号】，将弹出修改用户编号框，如下图：

   输入新的用户编号，点击【确定】铵钮，将开始修改用户编号，同步将该用户的防区资料、使用者资料、编程数据、数据板点、电子地图点、联动设置也进行更新。

防区资料

  防区列表右键菜单，可选择进行增加、修改、删除等操作。

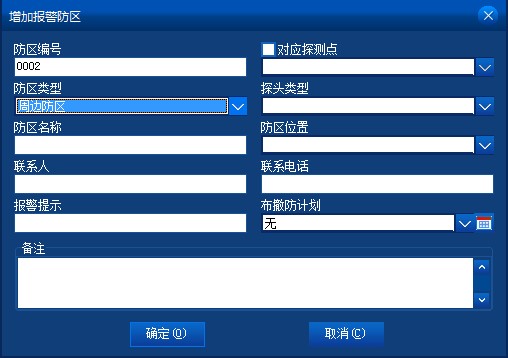

增加报警防区

  右键菜单，点击【增加】，将弹出增加报警防区框，如下图：

防区编号：输入四位的防区编号。

对应探测点：选择对应主机的探测点，该探测点的事件，将关联到该防区。

防区类型：选择实际防区对应的防区类型。这里的防区类型将影响事件的接收，如出入防区，当用户撤防时被触发了，将不产生报警。

布撤防计划：指定防区的布撤防计划。

可录入报警防区的联系信息和探头类型及防区备注。

防区列表右键菜单，可选择进行防区控制操作及快捷进行防区旁路或解除旁路。

使用者资料

使用者列表右键菜单，可选择进行增加、修改、删除等操作。

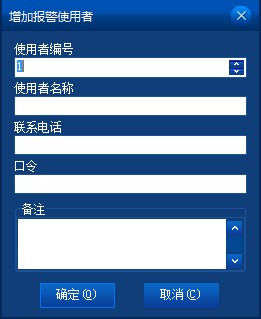

增加报警使用者

右键菜单，点击【增加】，将弹出增加报警使用者框，如下图：

 可录入报警使用者的联系信息及使用者备注。

  口令：用来验证使用者的身份。

3、报警代码

      管理报警系统的主机报警代码。

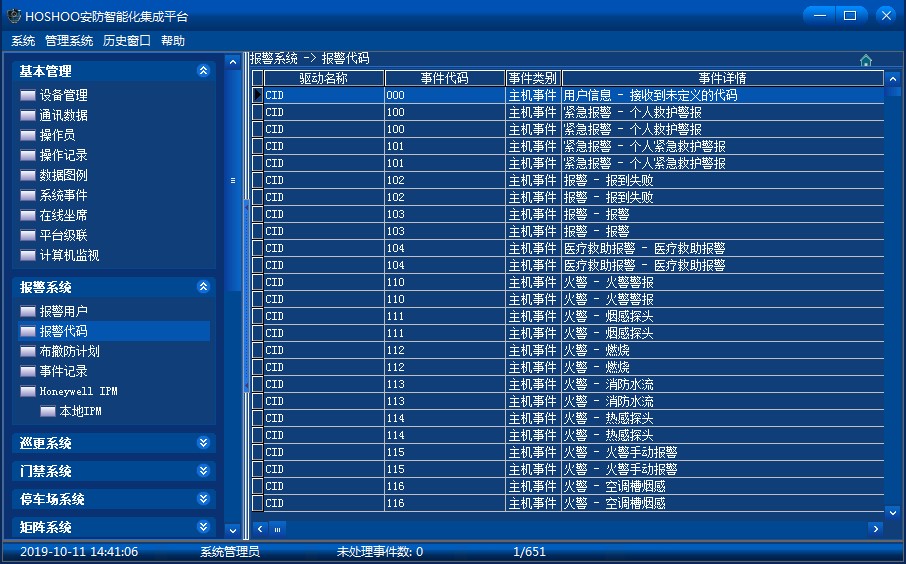

      在平台软件中操作面板里的报警系统面板组上，点击【报警代码】，功能区将显示报警代码数据网格，如下图：

     右键菜单，可选择进行增加、修改、删除等操作。

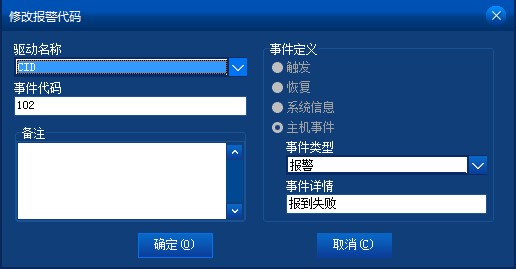

     修改报警代码：右键菜单，点击【修改】，将弹出修改报警代码框，如下图：

      进行相应的设置，一般为修改事件详情，以满足使用习惯。

      报警代码网格右键菜单，可选择恢复默认代码里选择的驱动设备的默认代码。

      报警代码网格右键菜单，点击扩展报警代码方案，可管理扩展报警代码方案。

4、布撤防计划

      管理报警系统的布撤防计划。

      在平台软件中操作面板里的报警系统面板组上，点击【布撤防计划】，功能区将显示布撤防计划数据网格，如下图：

      分上下两部分，上面为计划列表，下面为当前选中计划的计划明细列表。

      右键菜单，可选择进行增加、修改、删除等操作。

布撤防计划

      计划列表右键菜单，可选择进行增加、修改、删除等操作。

增加布撤防计划

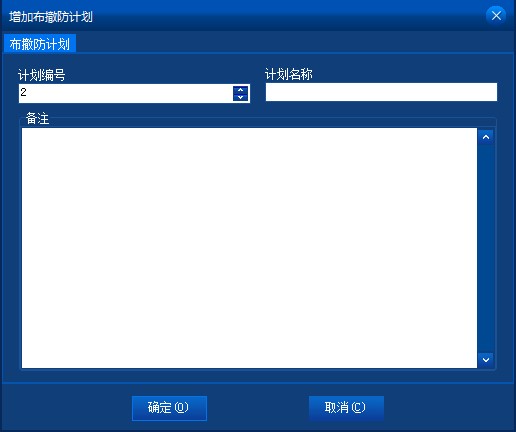

      右键菜单，点击【增加】，将弹出增加布撤防计划框，如下图：

布撤防计划

      计划编号不允许重复，计划名称不允许为空，这些是布撤防计划必须的信息。

可录入布撤防计划备注。

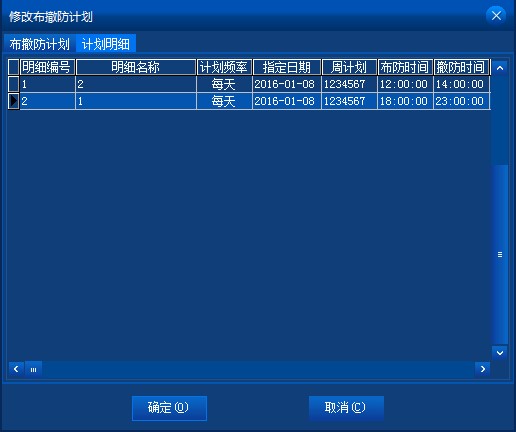

布撤防计划明细

      修改布撤防计划时，显示布撤防计划明细选项页。如下图：

      右键菜单，可选择进行增加、修改、删除等操作。

布撤防计划明细

      布撤防计划明细列表右键菜单，可选择进行增加、修改、删除等操作。

增加布撤防计划明细

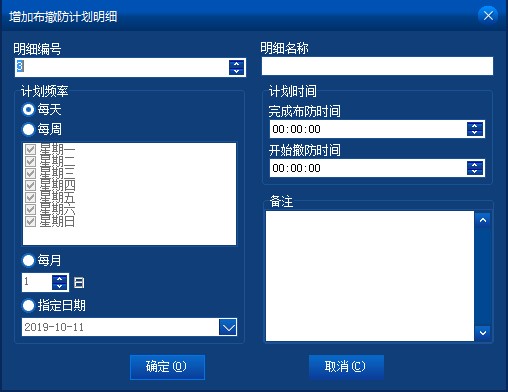

      右键菜单，点击【增加】，将弹出增加布撤防计划明细框，如下图：

明细编号：当前明细在该布撤防计划的编号。

明细名称：该明细的名称，不允许为空。

计划频率：指定该明细的周期，每天：每天的计划；每周：则为每周选择的天的计划；每月：则为每月的该天的计划；指定日期：则只为该日期的计划。优先顺序为指定日期、每月、每周、每天。

可录入布撤防计划明细备注。

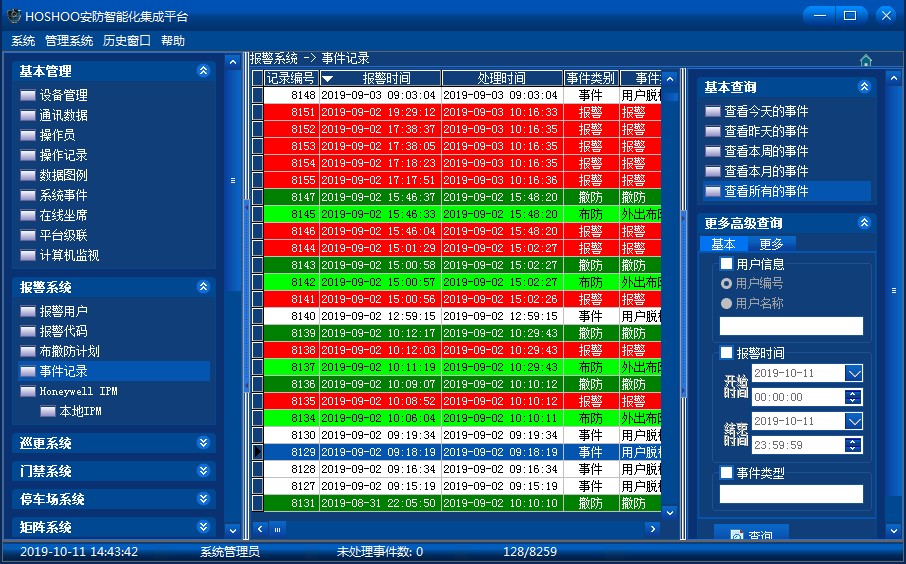

5、事件记录

      查看平台记录的报警事件记录。

      在平台软件中操作面板里的报警系统面板组上，点击【事件记录】，功能区将显示报警事件记录数据网格，如下图：

      右键菜单，可选择进行删除、清除等操作。

      排序：可进行某些字段的排序，在这些字段标题上点击，也可进行排序。

      自动跳到最新记录：如果选择了，当有新记录时，将自动跳到最新的记录。

      右边面板有丰富的查询功能。（从内部数据数据库查看所有时，将会自动刷新；查询时不自动刷新）

      双击或者按回车键，将弹出详细资料窗，以列表的方式查看记录。

6、定时布撤防

      报警系统可以和定时器相互组合进行联动，通过控制时间对报警系统进行定时的不防和撤防；减少操作员的工作量。

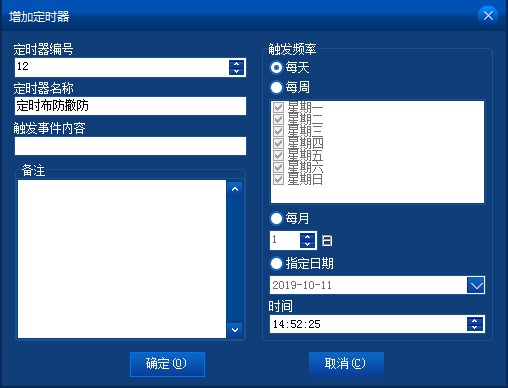

 定时器

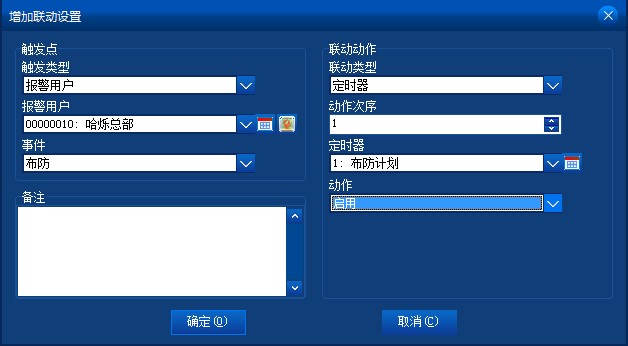

与定时器关联

7、显示屏显示

      实现信息显示到显示屏上。LED显示屏类的设备，安装好设备后，如果在设备右键菜单有设备工作配置菜单项，可点击进入设备工作配置。以下以深圳励研显示屏为例说明。

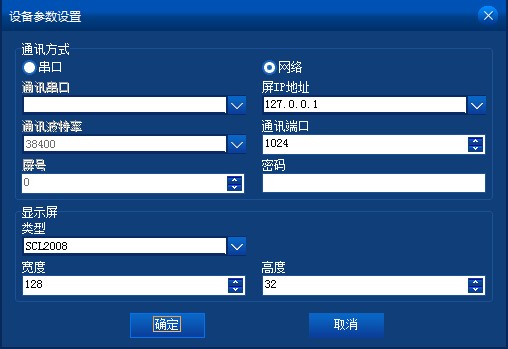

设备参数设置：

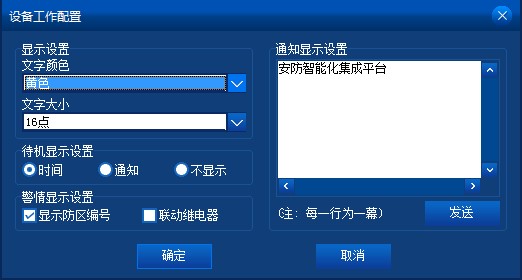

设备工作配置：

设置显示屏的显示参数：颜色、文字大小；待机显示方式、警情显示设置和通知显示设置

8、APP

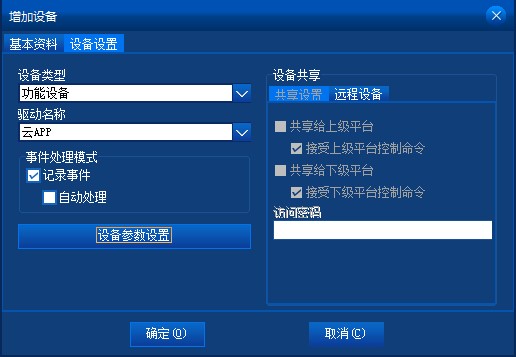

      系统支持手机端，只需要在设备管理中添加（手机端有一个操作手册根据上面进行操作即可）：

设备设置

参数设置

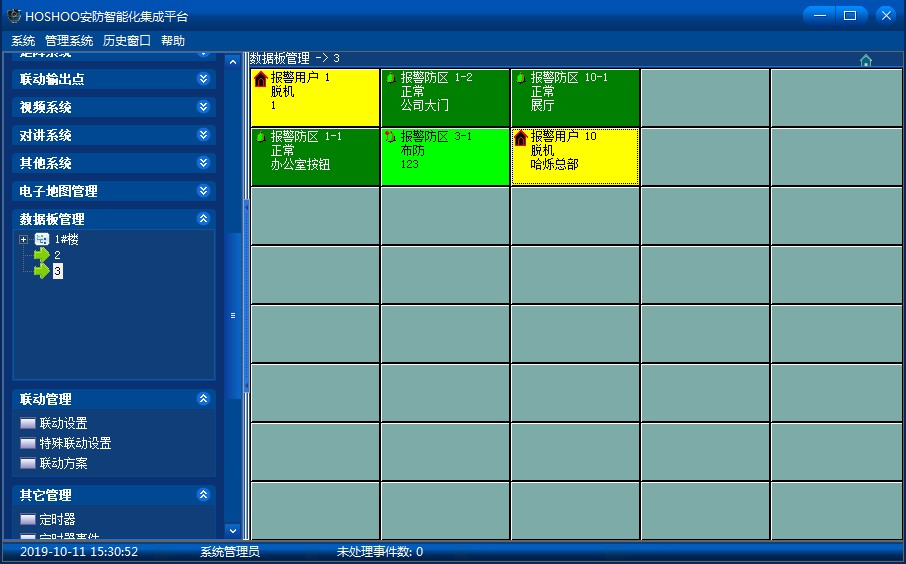

9、数据板显示

      通过数据板可以更加清晰的查看到设备的各个状态。

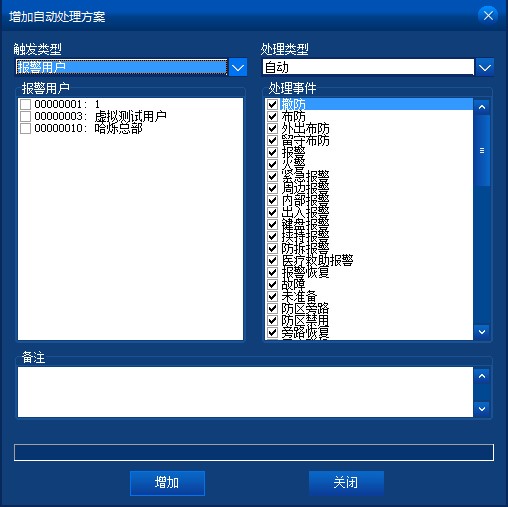

10、自动处理

      使用自动处理方案可以减少操作员的工作量。

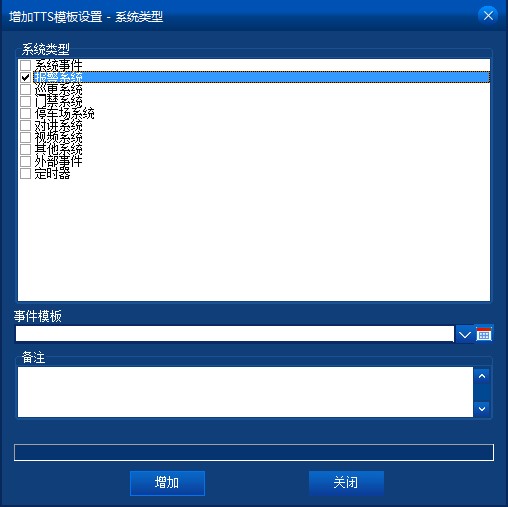

11、语音提示

      与TTS模版相关联，使报警系统拥有语音提示功能。

12、记录推送

      可以通过添加软件设备让平台软件和微信、短信、邮件等平台进行配合，从而减少不必要的麻烦。
